Lorsque vous installez un AG26/46P sur un équipement ou une remorque sèche, vous utilisez l'interface d'alimentation du véhicule de traction ou de remorquage. Cela permet à l'AG26/46P de fonctionner en temps réel et de fonctionner en mode d'économie de batterie lorsqu'il n'est pas connecté à l'alimentation de l'actif. Revoir le Matrice des câbles pour boîtiers télématiques pour actifs (semi-remorques sèches et actifs alimentés) pour vous assurer d'obtenir le câble approprié pour votre configuration.
Pour les installations qui utilisent le câble de connexion CAN, suivez les instructions d’installation au format PDF disponible sur le Matrice des câbles pour boîtiers télématiques pour actifs (semi-remorques sèches et actifs alimentés). Pour les installations qui n’utilisent pas le câble de connexion CAN, consultez les instructions d’installation suivantes pour le type d’installation qui vous intéresse :
Installation d’un boîtier télématique pour actifs AG24/46P sur une remorque sèche (configuration à 7 voies)
Pour installer un boîtier télématique pour actifs AG26/46P sur une remorque sèche :
-
Activez l’appareil dans votre tableau de bord si vous ne l’avez pas déjà fait.
Connectez-vous au tableau de bord Samsara ou rendez-vous sur https://cloud.samsara.com/activate. Vous pouvez également cliquer sur le lien figurant dans l’e-mail de confirmation d’envoi de la commande.
-
Sélectionnez l’emplacement d’installation souhaité et nettoyez soigneusement la surface.
-
Fixez la plaque de support à l’aide de bandes adhésives. (Facultatif) Fixez avec 4 vis autotaraudeuses.
-
Fixez le boîtier télématique sur une plaque de support à l’aide de 4 vis à bout plat.
-

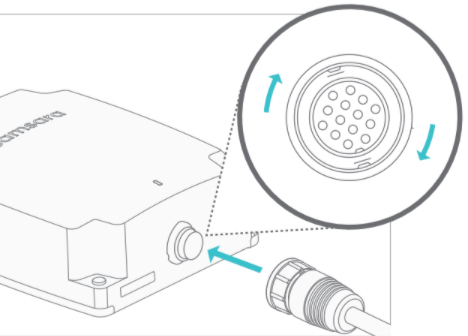

Branchez le câble à 7 broches au boîtier et vissez l’écrou pour bloquer le câble.
-
Acheminez la longueur du câble jusqu’au connecteur à 7 broches et utilisez les colliers de serrage pour fixer le câble à la semi-remorque.
-
Dans le cas d’une installation sur une remorque, reliez l’autre extrémité du câble au connecteur à 7 broches :
-
Connectez le fil blanc (terre) à la borne négative.
-
Connectez le Brown fil (feux avant/arrière) à l'alimentation 12-30 VDC.
-
Connectez le Blue fil (ABS/Puissance constante) à l'alimentation 12-30 VDC.
-
-
Protégez les extrémités des câbles non utilisés.
-
Si la connexion est réussie, le voyant à LED du boîtier télématique pour actifs s’allume pendant 30 secondes. Si la LED ne s’allume pas, repositionnez le câble aux deux extrémités et observez à nouveau la LED.
-
(AG26) Pour installer PressurePro, branchez le connecteur à 4 broches du câble à 7 voies sur le connecteur à 4 broches correspondant sur le boîtier PressurePro.
-
Gérez la remorque à partir du Samsara dashboard.
Note
Si vous voyez une erreur de câble lors de l’installation du boîtier télématique pour actifs avec l’application d’installation, déconnectez puis reconnectez le câble au boîtier télématique pour actifs. Ensuite, assurez-vous que le câble est correctement aligné avec le connecteur à 7 voies et bien verrouillé sur le boîtier.
Lorsque vous installez un AG26/46P sur un équipement alimenté, le faisceau de câbles de l'actif alimenté utilise l'interface d'alimentation de l'actif. Après avoir connecté la passerelle de suivi des ressources aux entrées auxiliaires (pour les heures de fonctionnement du moteur), elle fonctionnera en temps réel. Si l'alimentation n'est pas disponible à partir de l'actif, la passerelle de suivi des actifs fonctionnera sur la batterie interne en mode d'économie d'énergie. La passerelle d'actifs peut fonctionner sur une batterie interne jusqu'à trois mois.
Consultez la Matrice des câbles pour boîtiers télématiques pour actifs (semi-remorques sèches et actifs alimentés) pour vous assurer que vous disposez du câble approprié pour votre configuration.
Pour installer l’AG26/46P sur un actif alimenté :
-
Activez l’appareil dans votre tableau de bord si vous ne l’avez pas déjà fait.
Connectez-vous au tableau de bord Samsara ou rendez-vous sur https://cloud.samsara.com/activate. Vous pouvez également cliquer sur le lien figurant dans l’e-mail de confirmation d’envoi de la commande.
-
Choisissez un emplacement pour l’installation en fonction du type d’actif et du cas d’utilisation :
-
Fixez la plaque de montage à l'aide d'adhésif et des quatre vis autotaraudeuses fournies. Fixez l'AG à la plaque de montage à l'aide des quatre vis à bout plat fournies.
-
Branchez le câble au boîtier télématique et vissez l’écrou pour bloquer le câble.
-
Connectez l'autre extrémité du câble à l'alimentation en utilisant l'une des options suivantes :
-
Utilisez les câbles CBL-AG-A9PIN, CBL-AG-ACT9 ou CBL-AG-ACT14. Connectez l’extrémité du câble au bus CAN relié à l’ECU.
-
Utilisez la connexion du câble CBL-AG-APWR pour prélever toute la puissance nécessaire sur la batterie de l’équipement lorsque l’équipement est en marche. Ce câble bascule sur la batterie interne de l’AG26/46P en l’absence de signal d’activation.
Avertissement
N’altérez pas le câble CBL-AG-APWR sauf indication contraire expresse de Samsara. Toute altération peut entraîner l’alimentation constante du boîtier télématique et ainsi décharger la batterie de l’actif.
-
Connectez le rouge Power fil à la source d'alimentation continue 12-30 Vcc (par exemple, une borne positive de batterie).
-
Connectez le fil Masse noir à la terre (par exemple une borne négative de la batterie).
-
Connectez le fil Contact jaune à la source d’alimentation commutée ou à tout signal 6-30 Vcc sur l’équipement. Si le fil jaune est trop court, rallongez-le à l’aide du câble accessoire.
Lorsque le contact est coupé, le relai empêche la batterie du véhicule de se décharger.
-
Configurez l’Entrée auxiliaire dans les paramètres du boîtier télématique pour permettre à Samsara de suivre les heures de fonctionnement du moteur.
Les heures du moteur commencent à compter lorsqu’une valeur non nulle est entrée dans Heures de fonctionnement du moteur à partir des paramètres de l’appareil.
-
Si l’activation est réussie, la LED du boîtier télématique pour actifs s’allume.
-
-
(En option) Utilisez les colliers de serrage fournis pour vous assurer que le câble n’entrave pas l’activité.
-
Vérifiez que la connexion a réussi sur le Samsara dashboard (Aperçu > Actifs > Équipement).
Note
Si vous voyez une erreur de câble lors de l’installation du boîtier télématique pour actifs avec l’application d’installation, déconnectez puis reconnectez le câble au boîtier télématique pour actifs. Ensuite, assurez-vous que le câble est correctement aligné avec le connecteur à 7 voies et bien verrouillé sur le boîtier.
