Samsara prend en charge l’intégration des modèles de groupe frigorifique X4 et Vector 8xxx de Carrier pour permettre un accès et un contrôle cohérents des groupes frigorifiques par des tiers. Samsara s’interface avec un groupe frigorifique Carrier grâce à un module d’accès tiers officiellement pris en charge et conçu par Carrier.
Avant d’installer votre équipement, vérifiez auprès de votre revendeur Carrier local qu’un boîtier de données Carrier (CDG) peut être installé sur le groupe frigorifique et que le CDG dispose de la mise à jour logicielle nécessaire pour prendre en charge l’intégration Samsara. Samsara recommande de contacter un revendeur local qui sera en mesure d’installer le CDG là où se trouve votre équipement.
Après avoir obtenu les pièces nécessaires, faites installer le CDG par votre technicien formé par Carrier. Lors de l’installation du CDG, les techniciens de Carrier mettent à jour le logiciel de CDG à la bonne version minimale ou plus récente en fonction de la génération du contrôleur APX (voir tableau) sur l’unité de contrôle du groupe frigorifique de la remorque et configurent le logiciel du CDG pour permettre l’accès à l’AG26. Contactez votre revendeur Carrier lors de l’installation pour vous assurer que l’unité APX est équipée du fusible F12.
Pour l’intégrer à votre groupe frigorifique Carrier, procurez-vous d’abord les équipements et pièces suivants :
-
Boîtier télématique Samsara HW-AG26
-
Câble Samsara adapté à votre modèle (voir tableau ci-dessous)
-

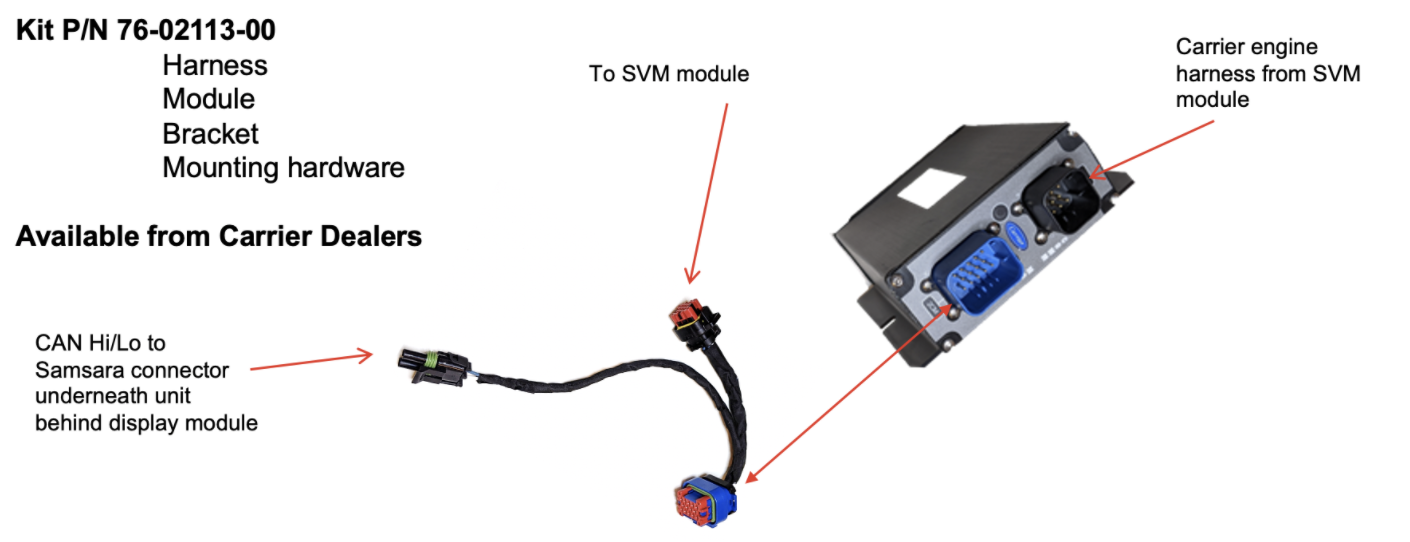

Kit de boîtier de données Carrier (CDG) (voir tableau ci-dessous). Vous pouvez acheter ce kit auprès de votre revendeur Carrier local. Ce kit inclut :
-
faisceau de dérivation
-
boîtier de données Carrier
-
support de montage
-
matériel de montage
-
Utilisez le tableau ci-dessous ou contactez votre revendeur Carrier local pour identifier le kit d’installation adapté à l’année et au modèle de votre équipement Carrier.
|
Année |
Modèle |
Génération du microcontrôleur Carrier |
Version logicielle minimale d’APX |
Câble Samsara |
Référence de kit pour boîtier de données Carrier |
|---|---|---|---|---|---|
|
2013 - novembre 2020 |
X4 |
APX génération 1 |
5.10.01 |
CBL-AG-ARCR-X4 |
76-02113-00 |
|
Novembre 2020 - aujourd’hui |
APX génération 2 |
5.81.00 (par défaut pour la plupart des nouveaux groupes frigorifiques) |
76-00972-03 |
||
|
2013 - Juillet 2020 |
Série Vector 8xx |
APX génération 1 |
5.10.01 |
CBL-AG-ARCR-VT |
76-02113-00 |
|
Juillet 2020 - aujourd’hui |
APX génération 2 |
5.81.00 (par défaut pour la plupart des nouveaux groupes frigorifiques) |
76-00972-03 |
Une fois l’installation du CDG terminée, vous pouvez installer l’AG26. Utilisez la procédure et les images suivantes pour installer l’AG26 sur votre groupe frigorifique Carrier :
|
|
|

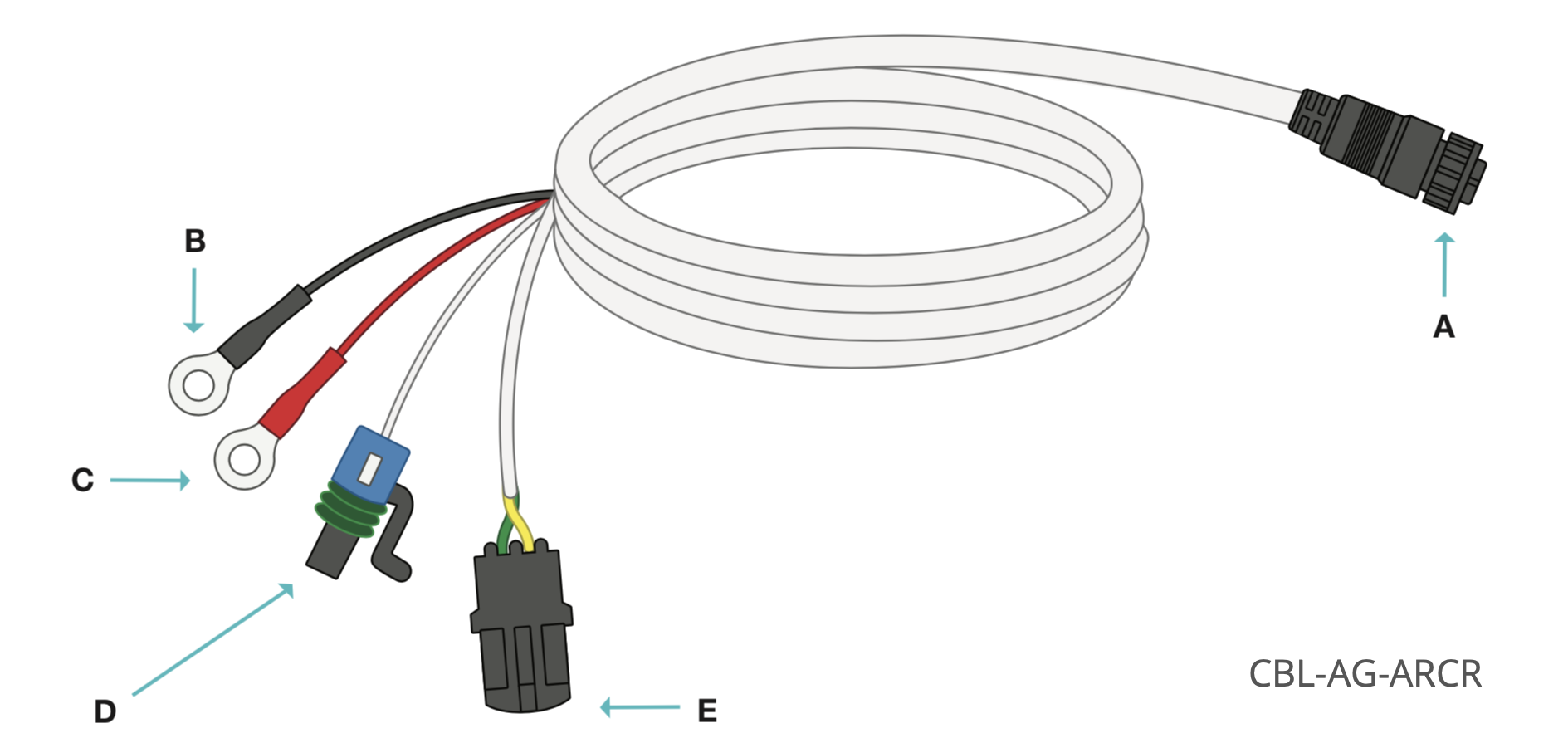

Schéma 1 : Câble groupe frigorifique AG26
|
|
|

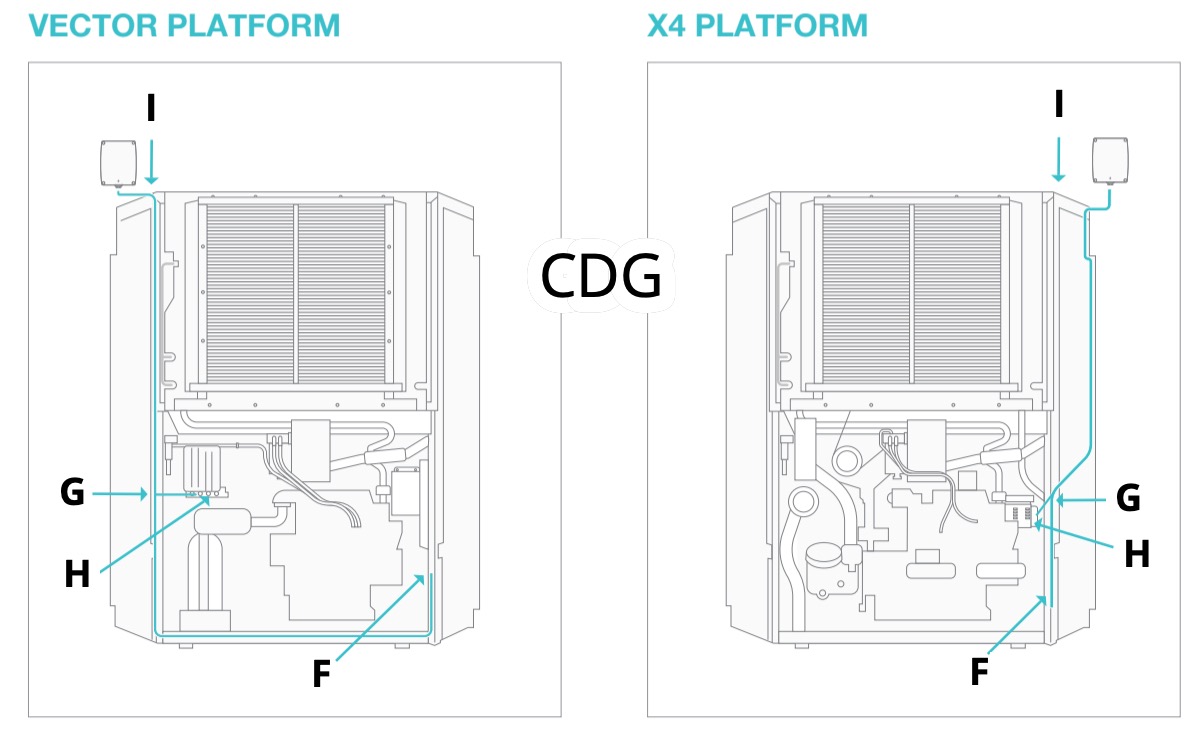

Schéma 2 : Boîtier de données Carrier (CDG)
-
Fixez les deux cosses à œillet, la masse (B) et l’alimentation (C) du câble CLB-AG-ARCR en bas du boîtier du chargeur de batterie du groupe frigorifique.
Le boîtier du chargeur est situé dans la partie inférieure gauche de l’unité frigorifique. Ces deux bornes sont directement alimentées par la batterie de l’unité frigorifique vers l’AG26 pour une alimentation électrique constante et pour permettre un suivi en temps réel de la remorque même lorsque l’unité frigorifique est éteinte.
-
Branchez le connecteur CAN HiLo (E) correspondant du câble CBL-AG-ARCR au connecteur CAN HiLo sur le CDG (F).
-
Branchez le connecteur SATPWR (D) du câble Samsara au connecteur SATPWR du groupe frigorifique.
Sur les modèles Vector 8xxx, le connecteur SATPWR du groupe est situé sous le panneau de commande APX et le SVM ou derrière. Le CDG est branché au SVM et à côté de celui-ci. Le connecteur SATPWR du groupe frigorifique sur les modèles X4 est vierge à son extrémité et fait partie de l’unité frigorifique. Il indique 5 V sur un multimètre lorsque le groupe frigorifique est sous tension.
-
Connectez le câble à cosse (A) à l’AG26 et tournez pour verrouiller.
La LED sur l’AG26 clignotera en orange pendant la connexion et passera en vert fixe une fois la connexion terminée. Si le voyant passe en orange fixe, assurez-vous d’être dans une zone avec un signal cellulaire suffisant. Pour plus de conseils sur la résolution des problèmes, consultez votre guide de dépannage des boîtiers télématiques pour les actifs.
