Lorsque vous installez un boîtier télématique pour actifs AG52 sur un équipement ou une remorque sèche, le câble 7 voies utilise l’interface d’alimentation du véhicule de traction ou de remorquage pour permettre au boîtier télématique pour actifs AG52 de fonctionner en temps réel. Le boîtier télématique pour actifs fonctionne en mode d’économie de batterie lorsqu’il n’est pas connecté à l’alimentation du tracteur. Consultez le Matrice des câbles pour boîtiers télématiques pour actifs (semi-remorques sèches et actifs alimentés) pour vous assurer que vous disposez du câble approprié pour votre configuration.
Installation d’un boîtier télématique pour actifs AG52 sur une remorque sèche (configuration à 7 voies)
Pour installer un boîtier télématique pour actifs AG52 sur une remorque sèche :
-
Activez l’appareil dans votre tableau de bord si vous ne l’avez pas déjà fait.
Connectez-vous au tableau de bord Samsara ou rendez-vous sur https://cloud.samsara.com/activate. Vous pouvez également cliquer sur le lien figurant dans l’e-mail de confirmation d’envoi de la commande.
-
Sélectionnez l’emplacement d’installation souhaité et nettoyez soigneusement la surface.
-
Fixez la passerelle à l'actif à l'aide des vis fournies. Si vous choisissez de fixer l'appareil avec vos propres vis, utilisez les recommandations suivantes pour la taille des vis afin d'éviter d'endommager les languettes de montage de l'appareil :
-
Taille de vis : #6 (impérial), M3.5 (métrique)
-
Diamètre de la tige : </= 3,6 mm (0,13 pouce)
-
Diamètre de la tête : </= 8 mm (0,31 pouce)
-
Pour acheter des vis supplémentaires, visitez les sites Web des fournisseurs recommandés suivants : Métrique, Impérial, style rivet, auto-perçage/taraudage
-
-

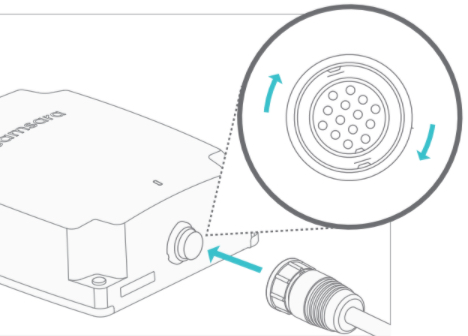

Branchez le câble au boîtier télématique et vissez l’écrou pour bloquer le câble.
-
Acheminez la longueur du câble jusqu’au connecteur à 7 broches et utilisez les colliers de serrage pour fixer le câble à la semi-remorque.
-

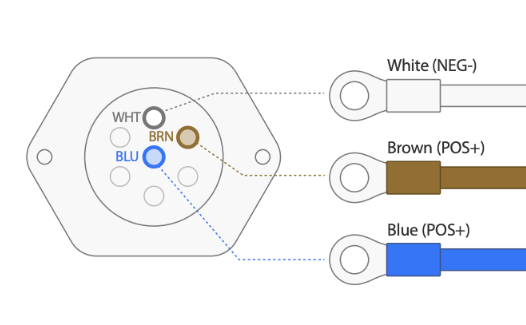

Reliez les câbles situés à l’autre extrémité du câble au connecteur à 7 voies :
-
Connectez le fil blanc (terre) à la borne négative.
-
Connectez le fil marron (feux avant / arrière) à une alimentation 9-31 V.
-
Connectez le fil bleu (ABS / alimentation constante) à une alimentation 9-31 V.
-
Protégez l’extrémité du câble vert/blanc non utilisé (entrée 0).
-
-
Protégez les extrémités des câbles non utilisés.
-
Finalisez l’opération sur le Configuration du boîtier télématique pour actifs AG52.
-
Gérez la remorque à partir du Samsara dashboard.
Note
Si vous voyez une erreur de câble lors de l’installation du boîtier télématique pour actifs avec l’application d’installation, déconnectez puis reconnectez le câble au boîtier télématique pour actifs. Ensuite, assurez-vous que le câble est correctement aligné avec le connecteur à 7 voies et bien verrouillé sur le boîtier.
Lorsque vous installez un boîtier télématique pour actifs AG52 sur un équipement motorisé, vous utilisez l’interface d’alimentation de l’actif via le faisceau de câblage du boîtier télématique pour actifs alimenté et les entrées auxiliaires (pour les heures de fonctionnement moteur). Après avoir connecté le boîtier télématique pour actifs à l’alimentation, il fonctionnera en temps réel. Si le boîtier télématique pour actifs ne peut pas être alimenté par l’actif, il sera alimenté par la batterie interne en mode économie d’énergie. Le boîtier télématique pour actifs fonctionne sur batterie interne jusqu’à 12 mois.
Consultez le Matrice des câbles pour boîtiers télématiques pour actifs (semi-remorques sèches et actifs alimentés) pour vous assurer que vous disposez du câble approprié pour votre configuration.
Installation d’un boîtier télématique pour actifs AG52 sur un équipement motorisé :
-
Activez l’appareil dans votre tableau de bord si vous ne l’avez pas déjà fait.
Connectez-vous au tableau de bord Samsara ou rendez-vous sur https://cloud.samsara.com/activate. Vous pouvez également cliquer sur le lien figurant dans l’e-mail de confirmation d’envoi de la commande.
-
Choisissez un emplacement pour l’installation en fonction du type d’actif et du cas d’utilisation.
-
Fixez la passerelle à l'actif à l'aide des vis fournies. Si vous choisissez de fixer l'appareil avec vos propres vis, utilisez les recommandations suivantes pour la taille des vis afin d'éviter d'endommager les languettes de montage de l'appareil :
-
Taille de vis : #6 (impérial), M3.5 (métrique)
-
Diamètre de la tige : </= 3,6 mm (0,13 pouce)
-
Diamètre de la tête : </= 8 mm (0,31 pouce)
-
Pour acheter des vis supplémentaires, visitez les sites Web des fournisseurs recommandés suivants : Métrique, Impérial, style rivet, auto-perçage/taraudage
-
-
Branchez le câble au boîtier télématique et vissez l’écrou pour bloquer le câble.
-
Reliez les câbles situés à l’autre extrémité du câble au connecteur :
-
Connectez le fil blanc (terre) à la borne négative.
-
Pour fournir une alimentation continue à l'AG, connectez le Bleu fil (ABS/Puissance constante) à 9-31 VDC. Alternativement, pour alimenter l'AG uniquement lorsque l'équipement est sous tension, connectez le Bleu fil à l'alimentation commutée.
-
Protégez l’extrémité du câble marron non utilisé (feux avant/arrière).
-
(Facultatif) Pour suivre le statut numérique de l’actif, comme les heures de fonctionnement moteur automatiques en utilisant l’allumage ou pour suivre d’autres statuts numériques, connectez le fil vert/blanc (entrée 0) à la source souhaitée. Protégez l’extrémité de tout câble inutilisé.
Pour vérifier la compatibilité des composants électroniques, consultez la fiche de données de l’AG52 (PDF).
-
Protégez les extrémités des câbles non utilisés.
-
-
(Facultatif) Utilisez les colliers de serrage fournis pour vous assurer que le câble n’entrave pas l’activité.
-
Finalisez l’opération sur le Configuration du boîtier télématique pour actifs AG52.
-
Vérifiez que la connexion a réussi sur le Samsara dashboard (Aperçu > Actifs > Équipement).
Note
Si vous voyez une erreur de câble lors de l’installation du boîtier télématique pour actifs avec l’application d’installation, déconnectez puis reconnectez le câble au boîtier télématique pour actifs. Ensuite, assurez-vous que le câble est correctement aligné avec le connecteur à 7 voies et bien verrouillé sur le boîtier.
