Wenn Sie einen AG26/46P an einem Gerät oder einem Trockentransporter-Anhänger installieren, nutzen Sie die Stromschnittstelle des Zug- oder Zugfahrzeugs. Dadurch kann der AG26/46P in Echtzeit funktionieren und im Batteriesparmodus betrieben werden, wenn er nicht an die Stromversorgung angeschlossen ist. Überprüfen Sie die AG-Kabelmatrix (Trockenfrachtanhänger und Assets mit Stromversorgung) um sicherzustellen, dass Sie das richtige Kabel für Ihre Konfiguration erhalten.
Bei Installationen, die das Anschlusskabel für ein CAN-System verwenden, befolgen Sie die PDF-Installationsanweisungen aus der AG-Kabelmatrix (Trockenfrachtanhänger und Assets mit Stromversorgung). Für Installationen, bei denen das Anschlusskabel für ein CAN-System nicht verwendet wird, konsultieren Sie bitte die folgenden Installationsanweisungen für Ihren Installationstyp:
So installieren Sie das AG26/46P in einem Trockenfrachtanhänger:
-
Aktivieren Sie das Gerät in Ihrem Dashboard, falls Sie dies nicht bereits getan haben.
Melden Sie sich im Samsara Dashboard an oder gehen Sie auf https://cloud.samsara.com/activate. Sie können auch auf den Link in Ihrer
Bestellbestätigungs-E-Mailklicken. -
Wählen Sie den gewünschten Montageort und reinigen Sie ihn gründlich.
-
Befestigen Sie die Montageplatte mit Klebeband. (Optional) Nutzen Sie bei Bedarf zusätzlich 4 Blechschrauben.
-
Befestigen Sie das Asset-Gateway an der Montageplatte mithilfe von 4 Gewindestiften.
-

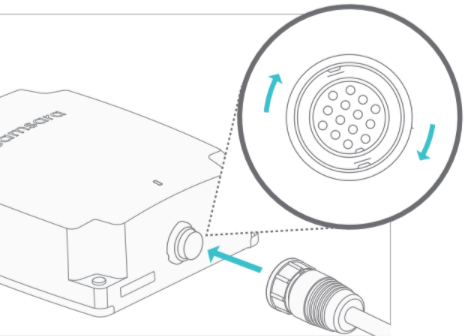

Stecken Sie das 7-polige Kabel in den AG und drehen Sie es zum Verriegeln.
-
Führen Sie das Kabel zum 7-poligen Stecker und befestigen Sie es mit den Kabelbindern am Anhänger.
-

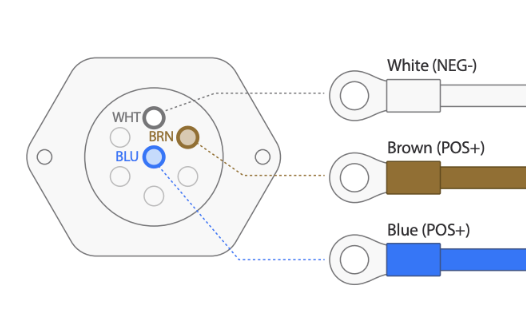

Für die Installation in einem Anhänger verbinden Sie das andere Ende des Kabels mit dem 7-poligen Anschluss:
-
Schließen Sie das weiße Kabel (Masse) an den Minus-Pol an.
-
Verbinden Sie die Brown Kabel (Scheinwerfer/Rücklichter) an 12-30 VDC Stromversorgung.
-
Verbinden Sie die Blue Kabel (ABS/Konstantstrom) an 12-30 VDC Strom.
-
-
Isolieren Sie alle unbenutzten Drähte.
-
Die LED-Leuchte am AG schaltet sich für 30 Sekunden ein, wenn die Verbindung erfolgreich ist. Wenn die Leuchte nicht angeht, überprüfen Sie die Anschlüsse an beiden Enden und stellen Sie fest, ob die Leuchte angeht.
-
(AG26) Für die PressurePro-Installation verbinden Sie den 4-poligen Stecker des 7-poligen Kabels mit dem entsprechenden 4-poligen Stecker am PressurePro-Gateway.
-
Anhänger von dem Samsara dashboard aus verwalten.
Anmerkung
Wenn Sie bei der Installation des AG mit der Installer-App einen Kabelfehler sehen, trennen Sie das Kabel vom AG und schließen es erneut an. Prüfen Sie, dass das Kabel richtig in den 7-poligen Stecker eingesteckt und sicher am Asset-Gateway befestigt ist.
Wenn Sie ein AG26/46P an mit Strom versorgten Geräten installieren, nutzt der Kabelbaum für mit Strom versorgte Anlagen die Stromschnittstelle der Anlage. Nachdem Sie das Asset-Tracking-Gateway mit und den Aux-Eingängen (für Motorbetriebsstunden) verbunden haben, arbeitet es in Echtzeit. Wenn vom Asset kein Strom verfügbar ist, wird das Asset-Tracking-Gateway von der internen Batterie im Energiesparmodus betrieben. Das Asset Gateway kann bis zu drei Monate mit einer internen Batterie betrieben werden.
Prüfen Sie in AG-Kabelmatrix (Trockenfrachtanhänger und Assets mit Stromversorgung), das richtige Kabel für Ihre Konfiguration zu verwenden.
So installieren Sie das AG26/46P an einem Asset mit Stromversorgung:
-
Aktivieren Sie das Gerät in Ihrem Dashboard, falls Sie dies nicht bereits getan haben.
Melden Sie sich im Samsara Dashboard an oder gehen Sie auf https://cloud.samsara.com/activate. Sie können auch auf den Link in Ihrer
Bestellbestätigungs-E-Mailklicken. -
Wählen Sie zunächst abhängig von Asset-Typ und Anwendungsfall eine Position aus.
-
(AG26/46P) Befestigen Sie die Montageplatte mit Klebeband und den vier mitgelieferten Blechschrauben. Fixieren Sie das AG26/46P an der Montageplatte mit den vier mitgelieferten Madenschrauben.
-
Stecken Sie das Kabel in das AG und drehen Sie es zum Befestigen.
-
Schließen Sie das andere Ende des Kabels mit einer der folgenden Optionen an die Stromversorgung an:
-
Verwenden Sie die Kabel CBL-AG-A9PIN, CBL-AG-ACT9 oder CBL-AG-ACT14. Schließen Sie das Kabelende an den CAN-Bus an, der mit der ECU verbunden ist.
-
Verwenden Sie den CBL-AG-APWR-Kabelanschluss, um bei laufendem Betrieb die volle Leistung aus der Gerätebatterie zu beziehen. Dieses Kabel schaltet auf die interne Batterie des AG26/46P um, wenn das Aktivierungssignal aus ist.
Warnung
Ändern Sie das CBL-AG-APWR-Kabel nur, wenn Samsara Sie dazu ausdrücklich anweist. Eine Änderung kann zu einer permanenten Stromversorgung des AG führen, was die Batterie des Assets entleeren kann.
-
Schließen Sie das rote Stromversorgungskabel an die permanente 12-30 VDC-Stromquelle an (z. B. an den Plus-Pol der Batterie).
-
Schließen Sie das schwarze Massekabel an die Masse an (z. B. an den Minus-Pol der Batterie).
-
Verbinden Sie das Gelb Ignition Kabel mit der geschalteten Stromquelle oder einem beliebigen 6-30-VDC-Signal am Gerät. Wenn das gelbe Kabel zu kurz ist, verlängern Sie es mit dem Zubehörkabel.
Wenn die Zündung ausgeschaltet ist, verhindert das Kabel die Leistungsabgabe des Fahrzeugs.
-
Konfigurieren Sie den Hilfseingang in den Gateway-Einstellungen, damit Samsara die Motorstunden erfassen kann.
Die Zählung der Motorstunden beginnt, wenn in den Geräteeinstellungen unter Motorstunden ein Wert ungleich Null eingegeben wird.
-
Die LED am Asset-Gateway leuchtet, wenn dieses aktiviert ist.
-
-
(Optional) Nutzen Sie die mitgelieferten Kabelbinder, um sicherzustellen, dass das Kabel kein Hindernis darstellt.
-
Überprüfen Sie die erfolgreiche Verbindung im Samsara dashboard (Übersicht > Assets > Ausrüstung).
Anmerkung
Wenn Sie bei der Installation des AG mit der Installer-App einen Kabelfehler sehen, trennen Sie das Kabel vom AG und schließen es erneut an. Prüfen Sie, dass das Kabel richtig in den 7-poligen Stecker eingesteckt und sicher am Asset-Gateway befestigt ist.
