Samsara unterstützt die Integration der Carrier-Kühlgeräte der Modelle X4 und Vector 8xxx, um einen einheitlichen Zugriff und eine einheitliche Steuerung des Kühlgeräts durch Dritte zu ermöglichen. Samsara bietet eine Schnittstelle zu einem Carrier-Kühlfahrzeug über ein von Carrier entwickeltes und offiziell unterstütztes Zugangsmodul für Dritte.
Bevor Sie Ihre Ausrüstung installieren, vergewissern Sie sich bei Ihrem örtlichen Carrier-Händler, dass ein Carrier Data Gateway (CDG) auf dem Kühlfahrzeug installiert werden kann und dass das CDG über das erforderliche Software-Update zur Unterstützung der Samsara-Integration verfügt. Samsara empfiehlt, sich an einen Händler vor Ort zu wenden, der das CDG am Standort Ihres Geräts installieren kann.
Nachdem Sie die erforderlichen Teile beschafft haben, lassen Sie das CDG von einem von Carrier geschulten Techniker installieren. Während der Installation des CDG aktualisieren die Carrier-Techniker die CDG-Software auf die korrekte Mindest- oder eine höhere Version auf Basis der APX-Controller-Generation (siehe Tabelle) im Steuergerät des Kühlfahrzeugs und konfigurieren die CDG-Software für den Zugriff auf AG26. Wenden Sie sich nach der Installation an Ihren Carrier-Händler, um sicherzustellen, dass die APX-Einheit mit der F12-Sicherung ausgestattet ist.
Für die Integration mit Ihrem Carrier-Kühlfahrzeug müssen Sie zunächst die folgenden Geräte und Teile beschaffen:
-
Samsara-Gateway HW-AG26
-
Samsara-Kabel für Ihr Modell (siehe Tabelle unten)
-

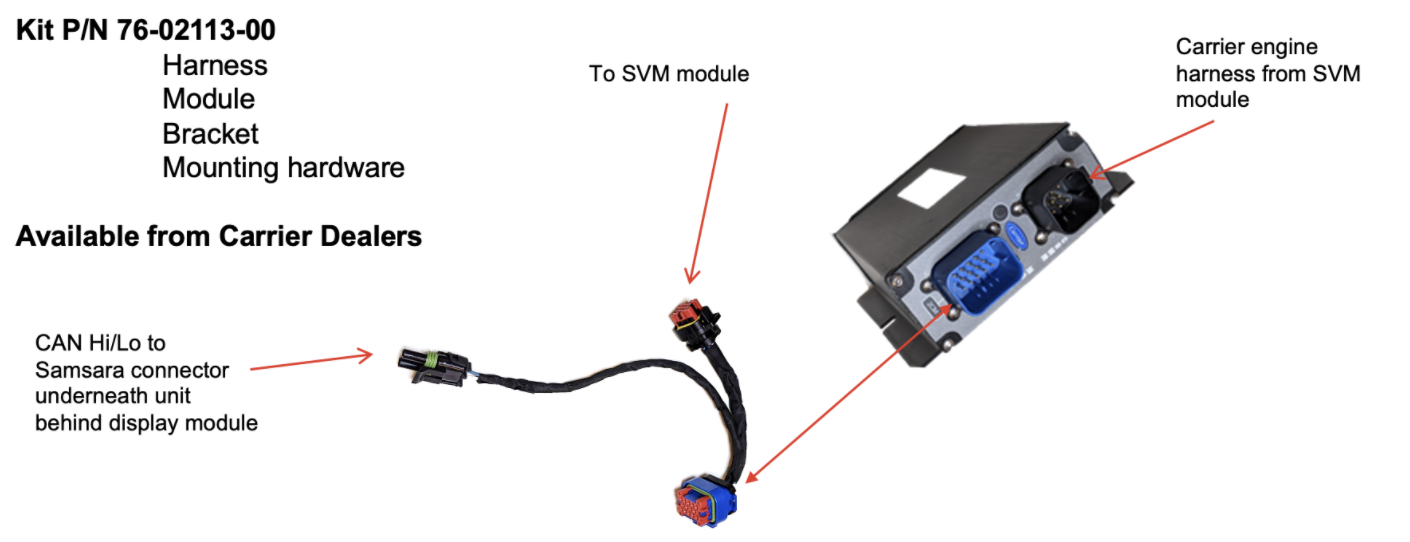

Carrier Data Gateway (CDG) Bausatz (siehe Tabelle unten). Sie können diesen Bausatz bei Ihrem örtlichen Carrier-Händler erwerben. Das Bausatz enthält:
-
Y-Split-Kabelbaum
-
Carrier Data Gateway
-
Halterung
-
Befestigungsmaterial
-
Verwenden Sie die nachstehende Tabelle oder wenden Sie sich an Ihren örtlichen Carrier-Händler, um den richtigen Einbausatz für Ihr Carrier-Baujahr und -Modell zu ermitteln.
|
Baujahr |
Modell |
Generation des Carrier-Microcontrollers |
Mindestens APX SW |
Samsara-Kabel |
Carrier-Gateway-Bausatz Nr. |
|---|---|---|---|---|---|
|
2013 - Nov. 2020 |
X4 |
APX Gen 1 |
5.10.01 |
CBL-AG-ARCR-X4 |
76-02113-00 |
|
Nov. 2020 - heute |
APX Gen 2 |
5.81.00 (Standard für die meisten neuen Kühlfahrzeuge) |
76-00972-03 |
||
|
2013 - Jul. 2020 |
Vector 8xx Serie |
APX Gen 1 |
5.10.01 |
CBL-AG-ARCR-VT |
76-02113-00 |
|
Jul. 2020 - heute |
APX Gen 2 |
5.81.00 (Standard für die meisten neuen Kühlfahrzeuge) |
76-00972-03 |
Nachdem die CDG-Installation abgeschlossen ist, können Sie das AG26 installieren. Ziehen Sie den folgenden Arbeitsablauf und die nachstehenden Bilder heran, um das AG26 in Ihrem Carrier-Kühlfahrzeug zu installieren:
|
|
|
Abbildung 1: AG26-Kühlfahrzeugkabel
|
|
|

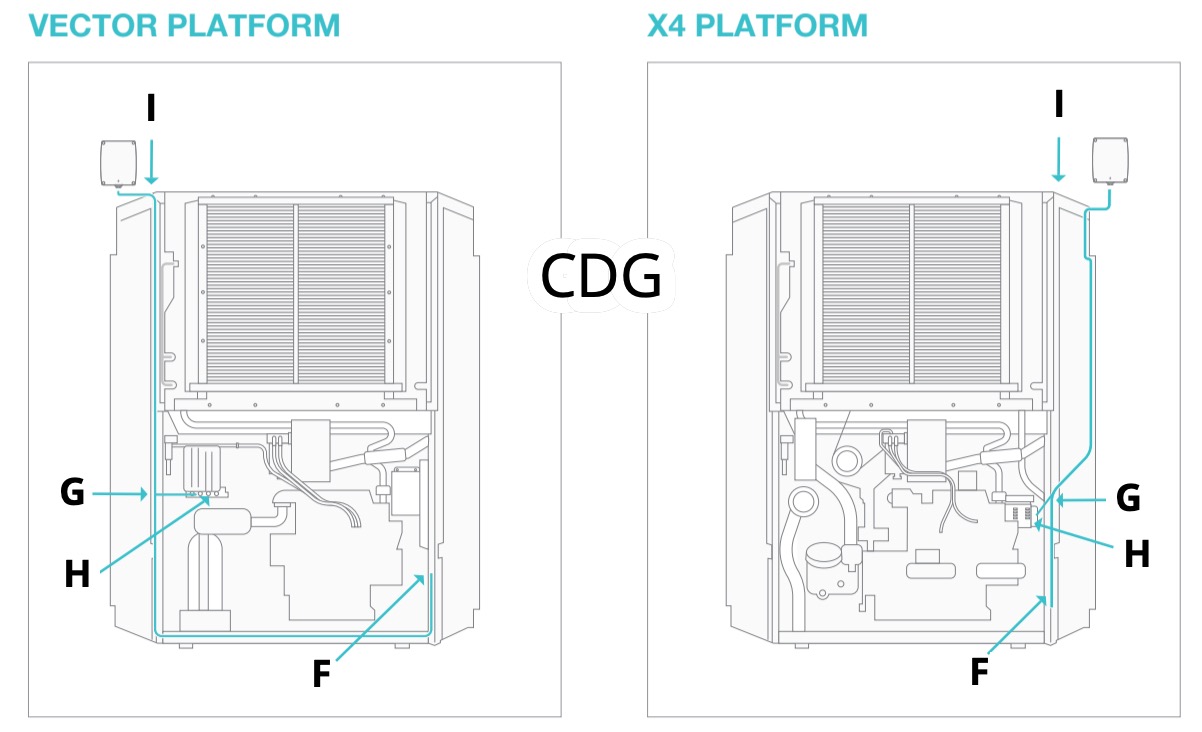

Abbildung 2: Carrier Data Gateway (CDG)
-
Befestigen Sie die beiden Ringklemmen, die Masse (B) und die Stromversorgung (C) vom CLB-AG-ARCR-Kabel an der Unterseite der Batterieladebox am Kühlfahrzeug.
Die Ladebox befindet sich unten links am Kühlgerät. Diese beiden Klemmen leiten den Strom direkt von der Batterie des Kühlgeräts an das AG26 weiter, um eine konstante Stromversorgung zu gewährleisten und die Anhängerverfolgung in Echtzeit zu ermöglichen, auch wenn das Kühlgerät ausgeschaltet ist.
-
Stecken Sie den CAN-HiLo-Gegenstecker (E) des CBL-AG-ARCR-Kabels in den CAN-HiLo-Anschluss am CDG (F).
-
Verbinden Sie den SATPWR-Anschluss (D) des Samsara-Kabels mit dem SATPWR-Anschluss des Kühlfahrzeugs.
Bei den Vector 8xxx-Modellen befindet sich der SATPWR-Anschluss des Kühlfahrzeugs unter oder hinter dem APX-Bedienfeld und dem SVM. Das CDG ist mit und neben dem SVM verkabelt. Der SATPWR-Anschluss des Kühlfahrzeugs bei den X4-Modellen ist ein blankes Kabelende, das Teil des Kühlgeräts ist und 5 V auf einem Multimeter anzeigt, wenn das Kühlfahrzeug eingeschaltet ist.
-
Schließen Sie das Kabelschuhkabel (A) an das AG26 an und drehen Sie es zum Verriegeln.
Die LED am AG26 blinkt während des Anschließens orange und leuchtet nach dem Anschließen dauerhaft grün. Wenn die Leuchte dauerhaft orange leuchtet, müssen Sie sicherstellen, dass Sie sich in einem Bereich mit gutem Mobilfunksignal befinden. Weitere Tipps zur Fehlerbehebung finden Sie in der Anleitung zur Behebung von Fehlern beim Asset-Gateway.
