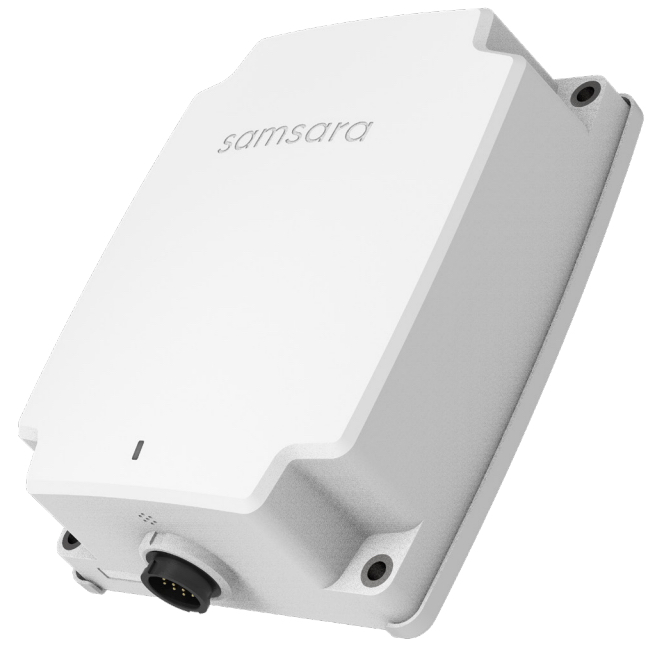

Das Asset-Gateway mit Stromversorgung (AG) wie z. B. das AG26, AG46P oder AG52 ist ideal für die Überwachung von Trockenfracht- und Kühlanhängern, schwerem Gerät und hochwertigen mobilen Assets. Es bietet ein wasserfestes, widerstandsfähiges Gehäuse, eine Reihe an Sensoren- und Schnittstellenzubehör sowie verschiedene integrierte Möglichkeiten zur Stromversorgung. Das AG mit Stromversorgung ermöglicht eine Verbesserung der betrieblichen Effizienz, die Wiederbeschaffung im Falle eines Diebstahls und die einfache Einhaltung gesetzlicher Vorschriften.
|
|
|
Zur Installation und Konfiguration Ihres AG mit Stromversorgung schauen Sie sich bitte die folgenden Themen an:
Die folgende Tabelle beinhaltet die benötigten Installationskabel, um ein AG mit einem Trockenfrachtanhänger oder einem Asset mit Stromversorgung zu verbinden. Für die Installationsanforderungen eines Kühlanhängers siehe AG26-Kühlfahrzeugkompatibilität und Kabelauswahl. Finden Sie Ihr AG-Modell und Ihre Konfiguration in der folgenden Tabelle, um die für Ihre Installation benötigten Kabel zu erfassen. Klicken Sie auf den Kabel-Link für weitere Installationsanweisungen per PDF.
Finden Sie Ihr AG-Modell und Ihre Konfiguration in der folgenden Tabelle, um die für Ihre Installation benötigten Kabel zu ermitteln. Bei Installationen, die ein Anschlusskabel für ein CAN-System verwenden, klicken Sie auf den Kabel-Link, um eine PDF-Installationsanleitung zu erhalten. Bei Installationen, die kein Anschlusskabel für ein CAN-System verwenden, konsultieren Sie die ausführlichen Anweisungen für die Ein Asset-Gateway (AG) bei einem Asset mit Stromversorgung installieren zusätzlich zu den ergänzenden Kabel-PDF-Anweisungen.
|
AG-Modell |
Beschreibung der Konfiguration |
Kabel |
|---|---|---|
|
AG26 |
Standard auf J1939 basierender 9-poliger Stecker für CAN-System (für Motordiagnosen und Diagnosefehlercodes) |
CBL-AG-A9PIN |
|
Kabelbaum für Trockenfrachtanhänger mit 7-poliger Stromversorgung und Integration mit einem PressurePro-Gateway. |
CBL-AG-ATPM (PDF) |
|
|
Standard 9-poliger Stecker für CAN-System (für Motordiagnosen und Diagnosefehlercodes) für die meisten CATERPILLAR-Industriegeräte. |
CBL-AG-ACT9 (PDF) |
|
|
Standard 14-poliger Stecker für CAN-System (für Motordiagnosen und Diagnosefehlercodes) für die meisten neueren CATERPILLAR-Industriegeräte. |
CBL-AG-ACT14 (PDF) |
|
|
Stromversorgung und Standard Stecker für CAN-System (für Motordiagnosen und Diagnosefehlercodes) |
CBL-AG-AOPEN (PDF) |
|
|
Trockenfrachtanhänger-Kabelbaum mit 7-poliger Stromversorgung |
CBL-AG-A7WY (PDF) |
|
|
Kabelbaum für Assets mit Stromversorgung mit Strom- und Aux-Eingängen (für Motorbetriebsstunden) |
CBL-AG-APWR (PDF) |
|
|
Trockenfrachtanhänger-Kabelbaum mit europäischer Frachtanhänger-Stromversorgung |
CBL-AG-AEDP (PDF) |
|
|
Trockenfrachtanhänger-Kabelbaum (Y-Kabel) mit europäischer 7-poliger Stromversorgung |
CBL-AG-AEPC (PDF) |
|
|
AG46P |
Trockenfrachtanhänger-Kabelbaum mit 7-poliger Stromversorgung |
CBL-AG-A7WY (PDF) |
|
Kabelbaum für Assets mit Stromversorgung mit Strom- und Aux-Eingängen (für Motorbetriebsstunden) |
CBL-AG-APWR (PDF) |
|
|
Trockenfrachtanhänger-Kabelbaum mit europäischer Frachtanhänger-Stromversorgung |
CBL-AG-AEDP (PDF) |
|
|
Trockenfrachtanhänger-Kabelbaum (Y-Kabel) mit europäischer 7-poliger Stromversorgung |
CBL-AG-AEPC (PDF) |
|
|
AG52 |
Trockenfrachtanhänger-Kabelbaum für Asset mit Stromversorgung und mit 7-poliger Stromversorgung |
CBL-AG-BPWR (PDF) |
|
Trockenfrachtanhänger-Kabelbaum mit europäischer Frachtanhänger-Stromversorgung |
CBL-AG-AEDP (PDF) |
|
|
Trockenfrachtanhänger-Kabelbaum (Y-Kabel) mit europäischer 7-poliger Stromversorgung |
CBL-AG-AEPC (PDF) |
