Intégration de caméras tierces à l'aide du connecteur de caméra Samsara standard

Note

Le connecteur de caméra Samsara est uniquement disponible au Royaume-Uni, aux États-Unis et au Canada.

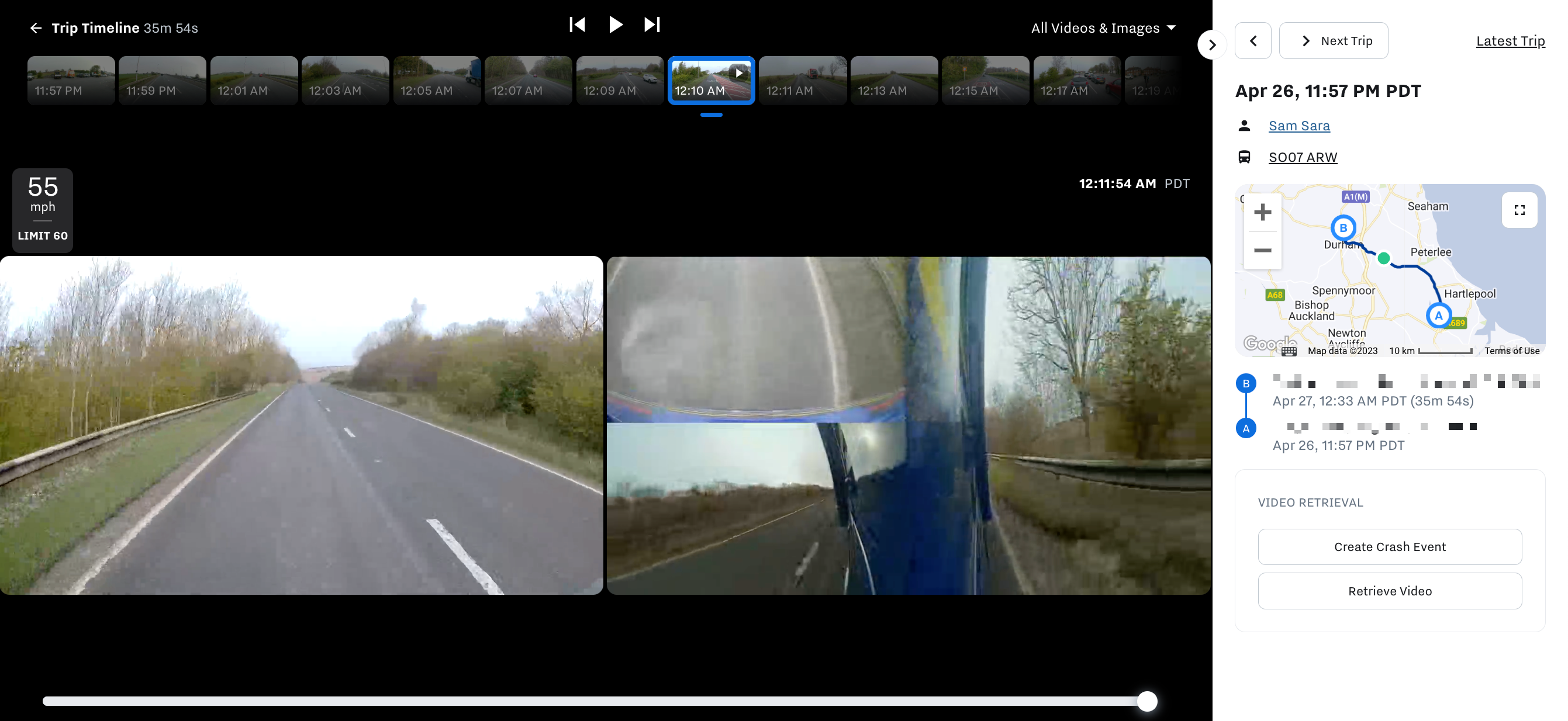

Le connecteur de caméra Samsara standard vous permet d'étendre votre configuration actuelle de Samsara Dash Cam pour connecter jusqu'à quatre caméras tierces compatibles à votreSamsara dashboard .

Pour une comparaison des fonctionnalités du connecteur de caméra Samsara et pour afficher les fonctionnalités disponibles à l'aide du connecteur, voir Prise en charge des fonctionnalités par modèle de caméra embarquée. En utilisant la configuration de la caméra embarquée et du connecteur de caméra, les types de détection suivants incluront des images provenant de caméras tierces :

Note

Non-respect des règles la détection n'est pas prise en charge avec le connecteur de caméra.

• Le VG a détecté des occurrences sévères (telles qu’un freinage d’urgence et un accident)

• Collision avant

• Respect des distances

• Franchissement de stop

Exigences relatives aux caméras tierces

Les caméras tierces compatibles doivent avoir :

Type de fonctionnalité compatible	Fonctionnalité tierce requise
Type de connexion	RCA (jaune, 1 broche) GX12 (4 broches)
Signal vidéo	CVBS (NSTC ou PAL)

Le tableau suivant définit l'équipement standard compatible avec le connecteur de caméra Samsara :

Catégorie	Fabricant	Numéro de pièce	La description
Caméras de recul	Brigade	N / A	DEP
	Camecho	CM00-K008396	Affichage Camecho
	Camecho	CM00-R0030A1	Caméra camécho
	Disposition	CAM-313C-1	Caméra de recul photovoltaïque
	Disposition	‎ZD.323.1.4	Caméras et moniteur PV
	Disposition	DVR-910	Caméra HD Clearance Light 2"/2.5"
	Disposition	DVR-912	Caméra HD à profil bas
	Disposition	DVR-916	Caméra standard HD
	Disposition	DVR-918	Caméra HD encastrée
	Disposition	‎ZD.323.1.4	Caméras PV et Moniteur
Moniteurs	ECCO	EC7003-K	Moniteur ECCO
	Disposition	PM-1970	Moniteur standard 7"
	Disposition	PM-1980	Quadruple écran tactile 7"
	Disposition	PM-1990s	Quadruple écran tactile de 10,1"
	Disposition	ZD-M-302	Moniteur photovoltaïque
Multiplexeur	Disposition	MUL.802 MUL.804	Multiplexeur photovoltaïque
Caméra latérale	Disposition	CAM-313MS	Caméra latérale PV
	Disposition	DVR-920	Caméra latérale HD
DVR	JOINLGO	N / A	Caméra JOINLGO, affichage, DVR
	Disposition	PD-1902	DVR à semi-conducteurs 8 canaux, 1080p, peut être intégré

Installer un connecteur de caméra Samsara standard

Effectuez le flux de travail approprié pour installer votre connecteur de caméra Samsara standard. Lors de l'installation, notez les exigences de montage suivantes :

Important

Montez solidement toutes les connexions vidéo sur le véhicule. Fixez tous les connecteurs vidéo à l'aide de ruban thermorétractable ou de ruban électrique. Le fait de ne pas fixer les connecteurs peut entraîner une mauvaise qualité vidéo.

Pour connecter une caméra tierce à l'aide du connecteur de caméra Samsara standard, vous aurez besoin :

Avant de commencer l'installation du connecteur de caméra Samsara standard, effectuez les tâches suivantes :

• Vérifiez que votre équipement de caméra tiers est compatible avec le connecteur de caméra Samsara standard. Pour les exigences compatibles, voirExigences relatives aux caméras tierces .

• Installez votre VG54-NA.

• Installez votre CM31/CM32.

1. Connectez les deux prises USB de l'ACC-CM-ANLG à deux ports USB supplémentaires sur le VG54-NA.



2. Connectez l'isolateur inclus à la broche RCA jaune provenant de ACC-CM-ANLG.



3. Montez solidement VG54-NA et ACC-CM-ANLG à l'aide des attaches, des attaches à glissière et de l'adhésif fournis. L'emplacement et le style d'installation varient selon le véhicule en fonction de l'espace disponible.

   Note

   Un montage sécurisé du VG est nécessaire pour que la détection d'événements difficiles basée sur l'accéléromètre fonctionne.

4. Si l'installation utilise une connexion RCA, connectez l'isolateur directement au câble de caméra tiers.

5. Si l'installation utilise une connexion GX12 ou dispose d'un moniteur dans la cabine, connectez l'isolateur au câble en Y inclus, connexions GX12, comme illustré ci-dessous.



6. Si l'installation comprend plusieurs caméras et un multiplexeur, connectez toutes les caméras au multiplexeur, puis connectez l'isolateur à sortie vidéo sur le multiplexeur.

7. Pour terminer la configuration du connecteur de caméra, passez àActiver la fonctionnalité du connecteur de caméra .
