Intégration de caméras tierces à l'aide du connecteur de caméra HD Samsara

Le connecteur de caméra HD Samsara vous permet d'étendre votre configuration actuelle de la caméra embarquée Samsara pour connecter jusqu'à quatre caméras tierces compatibles à votre Samsara dashboard.

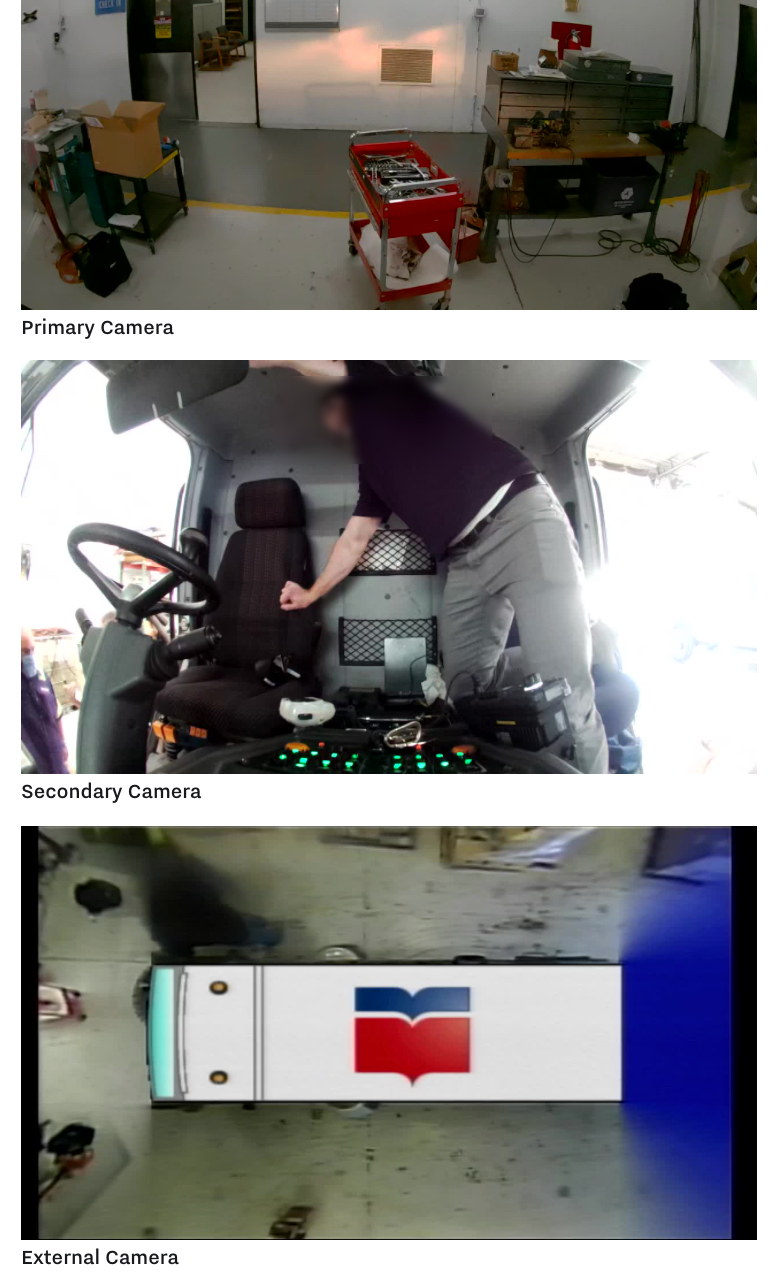

Pour une comparaison des fonctionnalités du connecteur de caméra Samsara et pour afficher les fonctionnalités disponibles à l'aide du connecteur, voir Prise en charge des fonctionnalités par modèle de caméra embarquée. En utilisant la configuration de la caméra embarquée et du connecteur de caméra, les types de détection suivants incluront des images provenant de caméras tierces :

• Le VG a détecté des occurrences sévères (telles qu’un freinage d’urgence et un accident)

• Collision avant

• Respect des distances

• Franchissement de stop

Note

Non-respect des règles la détection n'est pas prise en charge avec le connecteur de caméra.

Prise en charge des fonctionnalités par modèle de caméra embarquée

Le tableau suivant répertorie les fonctionnalités prises en charge par chaque modèle de caméra embarquée. Une coche verte ( ) indique une fonctionnalité prise en charge ; un x rouge ( ) indique que la fonctionnalité n'est pas prise en charge.

Note

Pour des raisons juridiques et de confidentialité, l'enregistrement audio pour un système tiers n'est pas disponible à l'aide du connecteur de caméra Samsara.

		Model
Fonctionnalité	Caméra embarquée Samsara série CM3X	Connecteur de caméra standard Samsara	Connecteur de caméra HD Samsara
Vidéo avec événements de sécurité
Photos de voyage

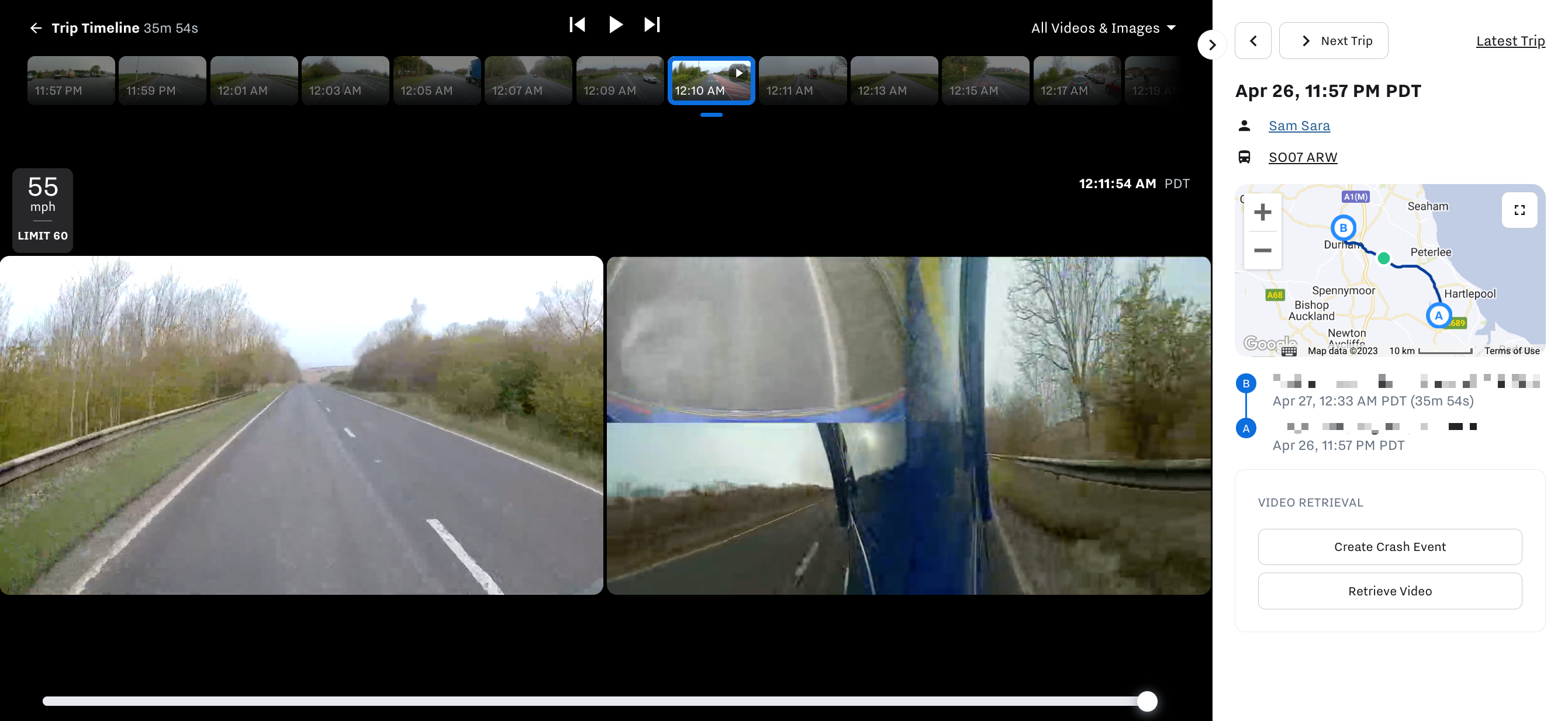

Récupération vidéo
Récupération d'hyperlapse
Prise en charge du flou
Rapport de santé de la caméra embarquée
Enregistrement audio
Détection des occurrences par l’IA
Vidéo étendue secondaire
Resolution	HD	Jusqu'à SD[a]	Jusqu'à HD[a]
Mode stationnement			[a]
Stockage sur l'appareil			[b]
Mettre en miroir et inverser le flux de la caméra	N / A
Alertes débranchés
Diffusion en direct
Flux d'installation pour les appareils mobiles
[a] La disponibilité dépend des options de caméra tierces [b] AHD1 prendra en charge le stockage haute résolution (équivalent à CM 60/80/100 h)

Options de caméra compatibles tierces

Le tableau suivant récapitule les fonctionnalités tierces compatibles. Si votre caméra dispose d'un type de connexion ou d'un signal vidéo non répertorié ici, vous devrez acheter un adaptateur auprès d'un fournisseur tiers pris en charge.

Composant	Options
Type de connexion	Entrée vidéo : GX12 femelle (4 broches) Sortie vidéo: GX12 mâle (4 broches)
Signal vidéo	CVBS (NSTC ou PAL) AHD

Consultez le fabricant pour les options. Le tableau suivant répertorie les équipements compatibles avec l'équipement Samsara Camera Connector. Cette liste n'est pas une liste exhaustive. Vérifiez toujours la compatibilité du connecteur et du signal.

Catégorie	Fabricant	Numéro de modèle	La description
Appareils photo	Brigade	VBV-790C	Caméra de recul
	Brigade	VBV-300C	Caméra latérale
	Pro-Vision	CAM-313C-1	Caméra de recul photovoltaïque
	Pro-Vision	IA-DVR-912	Caméra HD à profil bas
	Pro-Vision	IA-DVR-920	Caméra standard HD
	Pro-Vision	CAM-313MS	Caméra latérale PV
	Rear View Safety	RVS-770-AHD	Caméra de recul
	Rear View Safety	RVS-775-AHD	Caméra latérale
	Rear View Safety	RVS-ARM	Caméra latérale
	Rosco	STSC168	Caméra frontale
	Rosco	STSC167	Caméra frontale
	Rosco	STSK7433	Kit caméra et moniteur
	Safety Vision	SV-625B-KIT	Appareil photo
	Zone Defense	CAM-313C-1	Caméra de recul
	Zone Defense	CAM-313MS	Caméra latérale
Moniteurs	Brigade	VBV-770M	Moniteur de Brigade
	Pro-Vision	IA-PM-1980S	Quadruple écran tactile 7"
	Rear View Safety	RVS-3710-DVR	Moniteur / DVR
	Safety Vision	SV-LCD-56BA	Moniteur 5,6"
	Zone Defense	IA-PM-1970s	Moniteur
Multiplexeur	Pro-Vision	MUL.604	Multiplexeur PV, 4 canaux
	Pro-Vision	MUL.802	Multiplexeur PV, 2 canaux
	Pro-Vision	MUL.804	Multiplexeur PV, 4 canaux
	Rosco	STSS1000A	Multiplexeur, 4 canaux
DVR	Pro-Vision	IA-DVR-906T0-128	DVR HD hybride à 10 canaux
	Brigade	MDR-504GW-1-G2-CMR	Enregistreur numérique mobile 4 canaux

Installer un connecteur de caméra HD Samsara

Astuce

Utilisez le flux de travail détaillé suivant ou la Guide d'installation (PDF).

Avant de commencer l'installation du connecteur de caméra HD Samsara, effectuez les tâches suivantes :

• Vérifiez que votre équipement de caméra tiers est compatible avec le connecteur de caméra Samsara. Pour les exigences compatibles, voir Options de caméra compatibles tierces.

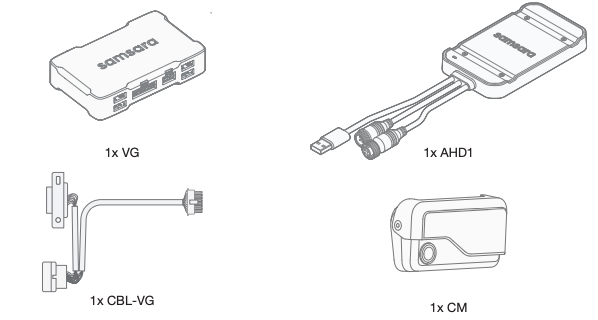

• Rassemblez les équipements suivants :

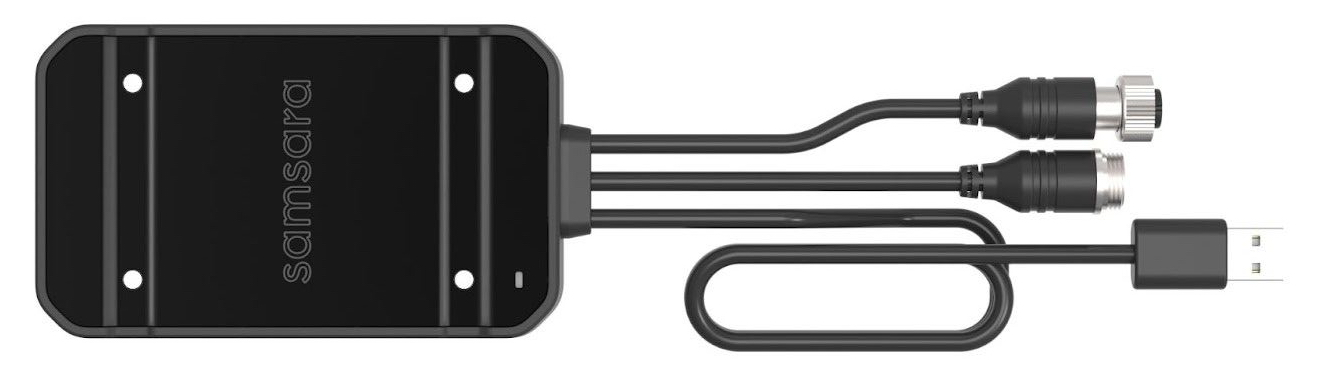

  	VG54/H Câble VG AHD1 avec trois connecteurs de câble : Câble USB de 1 m/3 ft Câble GX12 mâle de 15 cm/0,5 ft (CAM) Câble GX12 femelle de 15 cm/0,5 ft (AFFICHAGE) CM3x Câble USB de 1 m/3 ft
  Selon votre configuration, vous pouvez également avoir besoin d'un câble d'extension GX12 (non fourni).

• Installez votre VG54-NA.

• Installez votre CM31/CM32.

Pour connecter une caméra tierce à l'aide du connecteur de caméra HD Samsara :

1. Connectez l'USB du connecteur de caméra HD au VG54-NA.

   Si la distance entre l'AHD1 et le VG est supérieure à 10 pieds/1 m, vous pouvez commander un câble d'extension USB (CBL-CM-B3AU) auprès de Samsara.

2. Utilisez les attaches zippées fournies pour fixer solidement le connecteur de caméra HD avec le logo tourné vers l'extérieur.



   L'emplacement et le style d'installation varient selon le véhicule en fonction de l'espace disponible.

3. Terminez le montage :

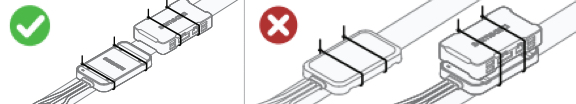

   • Sans affichage en cabine : Montez le connecteur de caméra HD près du VG, mais assurez-vous que les deux unités disposent d'une ventilation adéquate pour dissiper la chaleur.

     Avertissement

     N'empilez pas l'unité sur le VG car cela entraverait la dissipation thermique et entraînerait une surchauffe de l'unité.

     Si votre installation comprend plusieurs caméras et un multiplexeur, connectez toutes les caméras au multiplexeur.



   • Avec un affichage en cabine :

     1. Passez le câble USB à l'arrière de la cabine.

     2. Si possible, montez le connecteur de caméra HD près du moniteur dans la cabine pour vous assurer que la longueur du câble GX12 est adéquate pour la connexion. Aucun câble d'extension ne devrait être nécessaire.

4. Connectez le système de caméra au câble GX12 mâle du connecteur de caméra HD.

5. Connectez le câble femelle GX12 du connecteur de caméra HD à l'entrée vidéo du moniteur dans la cabine.

6. Pour confirmer que les caméras sont correctement positionnées, vérifiez d'abord que le VG est sous tension, que le CM3X enregistre et que les caméras tierces sont sous tension. Ensuite, passez à Tester le positionnement de la caméra de tableau de bord.
