Cuando instala una AG52 en un equipo o en un remolque de caja seca, utiliza la interfaz de alimentación del vehículo de tracción o remolque que permite que la AG52 funcione en tiempo real. La AG52 funcione en modo de ahorro de batería cuando no está conectada a la alimentación del activo. Revise el Matriz del cable de la AG (remolques de caja seca y activos con alimentación) para asegurarse de obtener el cable adecuado para su configuración.
Para instalar la AG52 en un remolque de caja seca:
-
Active el dispositivo en su panel de control si aún no lo ha hecho.
Inicie sesión en el panel de Samsara o vaya a https://cloud.samsara.com/activate. También puede seguir el enlace presente en el correo electrónico
Pedido enviado. -
Seleccione la ubicación del soporte y límpiela a conciencia.
-
Fije la puerta de enlace al activo con los tornillos proporcionados. Si elige sujetar el dispositivo con sus propios tornillos, use las siguientes recomendaciones para el tamaño de los tornillos para evitar dañar las lengüetas de montaje del dispositivo:
-
Tamaño de tornillo: #6 (Imperial), M3.5 (Métrico)
-
Diámetro del vástago: </= 3,6 mm (0,13 pulgadas)
-
Diámetro de la cabeza: </= 8 mm (0,31 pulgadas)
-
Para comprar tornillos adicionales, visite los siguientes sitios web de proveedores recomendados: Métrico, Imperial, estilo remache, autoperforante / roscado
-
-

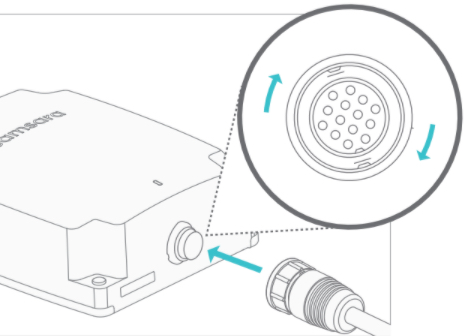

Conecte el cable en la AG y gírelo para que quede sujeto.
-
Conecte el cable al conector de 7 vías y use las bridas para sujetar el cable al remolque.
-

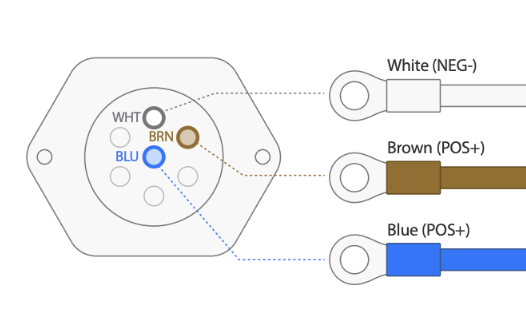

Conecte el otro extremo de los cables al conector de 7 vías:
-
Conecte el cable blanco (tierra) al negativo.
-
Conecte el cable marrón (luces delanteras/traseras) a 9-31 V.
-
Conecte el cable azul (ABS/alimentación constante) a 9-31 V.
-
Tape el cable verde/blanco no utilizado (entrada 0).
-
-
Tape los cables sin usar.
-
Complete la Configuración del dispositivo AG52.
-
Administrar el remolque desde el Samsara dashboard.
Nota
Si ve un error de cable al instalar la AG con la aplicación de instalación, desconecte el cable a la AG y vuelva a conectarlo. Asegúrese de que el cable esté alineado correctamente con el conector de 7 vías y firmemente asegurado en la Terminal Telemático del activo.
Al instalar un dispositivo AG52 en un activo motorizado, utiliza la interfaz de alimentación del activo a través del arnés de cables de la AG con alimentación y las entradas auxiliares (para las horas del motor). Cuando conecte la Terminal Telemático a la alimentación, esta funcionará en tiempo real. Cuando la alimentación no esté disponible para el activo, la AG operará con la batería interna en modo de ahorro de energía. La AG funcionará con la batería interna hasta 12 meses.
Revise el Matriz del cable de la AG (remolques de caja seca y activos con alimentación) para asegurarse de obtener el cable adecuado para su configuración.
Para instalar la AG52 en un activo motorizado:
-
Active el dispositivo en su panel de control si aún no lo ha hecho.
Inicie sesión en el panel de Samsara o vaya a https://cloud.samsara.com/activate. También puede seguir el enlace presente en el correo electrónico
Pedido enviado. -
Elija la ubicación para la instalación en función del tipo de activo y el caso de uso.
-
Fije la puerta de enlace al activo con los tornillos proporcionados. Si elige sujetar el dispositivo con sus propios tornillos, use las siguientes recomendaciones para el tamaño de los tornillos para evitar dañar las lengüetas de montaje del dispositivo:
-
Tamaño de tornillo: #6 (Imperial), M3.5 (Métrico)
-
Diámetro del vástago: </= 3,6 mm (0,13 pulgadas)
-
Diámetro de la cabeza: </= 8 mm (0,31 pulgadas)
-
Para comprar tornillos adicionales, visite los siguientes sitios web de proveedores recomendados: Métrico, Imperial, estilo remache, autoperforante / roscado
-
-
Conecte el cable en la AG y gírelo para que quede sujeto.
-
Conecte el otro extremo de los cables al conector de 7 vías:
-
Conecte el cable blanco (tierra) al negativo.
-
Para proporcionar energía continua al AG, conecte el Azul cable (ABS/Potencia constante) a 9-31 VCC. Alternativamente, para alimentar el AG solo mientras el equipo está encendido, conecte el Azul cable a la potencia conmutada.
-
Tape el cable marrón no utilizado (luces delanteras/traseras).
-
(Opcional) Para hacer un seguimiento digital del estado del activo, como el estado de encendido o las horas de motor sintético, conecte el cable verde/blanco (entrada 0) a la fuente deseada. Tape este cable si no lo utiliza.
Para verificar la compatibilidad del componente electrónico, revise la Ficha de datos de AG52 (PDF).
-
Tape los cables sin usar.
-
-
(Opcional) Utilice las bridas suministradas para asegurarse de que el cable no obstruya la actividad.
-
Complete la Configuración del dispositivo AG52.
-
Compruebe que la conexión se ha realizado correctamente en el Samsara dashboard (Visión general > Activos > Equipos).
Nota
Si ve un error de cable al instalar la AG con la aplicación de instalación, desconecte el cable a la AG y vuelva a conectarlo. Asegúrese de que el cable esté alineado correctamente con el conector de 7 vías y firmemente asegurado en la Terminal Telemático del activo.
