Samsara admite integraciones con el contenedor refrigerado modelo X4 y Vector 8xxx de Carrier para permitir el acceso y el control constantes por parte de terceros de la unidad de refrigeración. Samsara se conecta a un contenedor refrigerado de Carrier con un módulo de acceso de terceros con soporte oficial diseñado por Carrier.
Antes de instalar su equipo, verifique con su distribuidor local de Carrier que se pueda instalar una Terminal Telemático de datos de Carrier (CDG, por sus siglas en inglés) en el contenedor refrigerado y que la CDG tenga la actualización de software necesaria para admitir la integración con Samsara. Samsara recomienda ponerse en contacto con un distribuidor local que pueda instalar la CDG en el lugar donde se encuentra su equipo.
Después de haber obtenido las partes requeridas, solicite a un técnico capacitado de Carrier que instale la CDG. Durante la instalación de la CDG, los técnicos de Carrier actualizan el software de la CDG a la versión mínima correcta o superior según la generación del controlador APX (ver tabla) en la unidad de control del contenedor refrigerado del remolque y configure el software de la CDG para el acceso a la AG26. Comuníquese con su distribuidor de Carrier al realizar la instalación para asegurarse de que la unidad APX tenga el fusible F12 instalado.
Para la integración con su contenedor refrigerado Carrier, primero obtenga los siguientes equipos y piezas:
-
Terminal Telemático HW-AG26 de Samsara
-
Cable de Samsara para su modelo (consulte la tabla a continuación)
-
Kit de la Terminal Telemático de datos de (CDG) (consulte la tabla a continuación). Puede adquirir este kit en su distribuidor local de Carrier. El kit incluye:
-
Arnés de desvío en Y
-
Terminal Telemático de datos de Carrier
-
Soporte de montaje
-
Hardware de montaje
-
Use la tabla a continuación o comuníquese con su distribuidor local de Carrier para identificar el kit de instalación correcto para su año y modelo de Carrier.
|
Año |
Modelo |
Generación del microcontrolador de Carrier |
SW APX mínimo |
Cable de Samsara |
N.º de kit de Terminal Telemático de Carrier |
|---|---|---|---|---|---|
|
2013-nov. de 2020 |
X4 |
APX Gen 1 |
5.10.01 |
CBL-AG-ARCR-X4 |
76-02113-00 |
|
Nov. de 2020-Actualidad |
APX Gen 2 |
5.81.00 (predeterminado para la mayoría de los contenedores refrigerados nuevos) |
76-00972-03 |
||
|
2013-jul. de 2020 |
Serie Vector 8xx |
APX Gen 1 |
5.10.01 |
CBL-AG-ARCR-VT |
76-02113-00 |
|
Jul. de 2020-Actualidad |
APX Gen 2 |
5.81.00 (predeterminado para la mayoría de los contenedores refrigerados nuevos) |
76-00972-03 |
Una vez completada la instalación de la CDG, puede instalar la AG26. Utilice el siguiente flujo de trabajo y las siguientes imágenes para instalar la AG26 en su contenedor refrigerado Carrier:
|
|
|

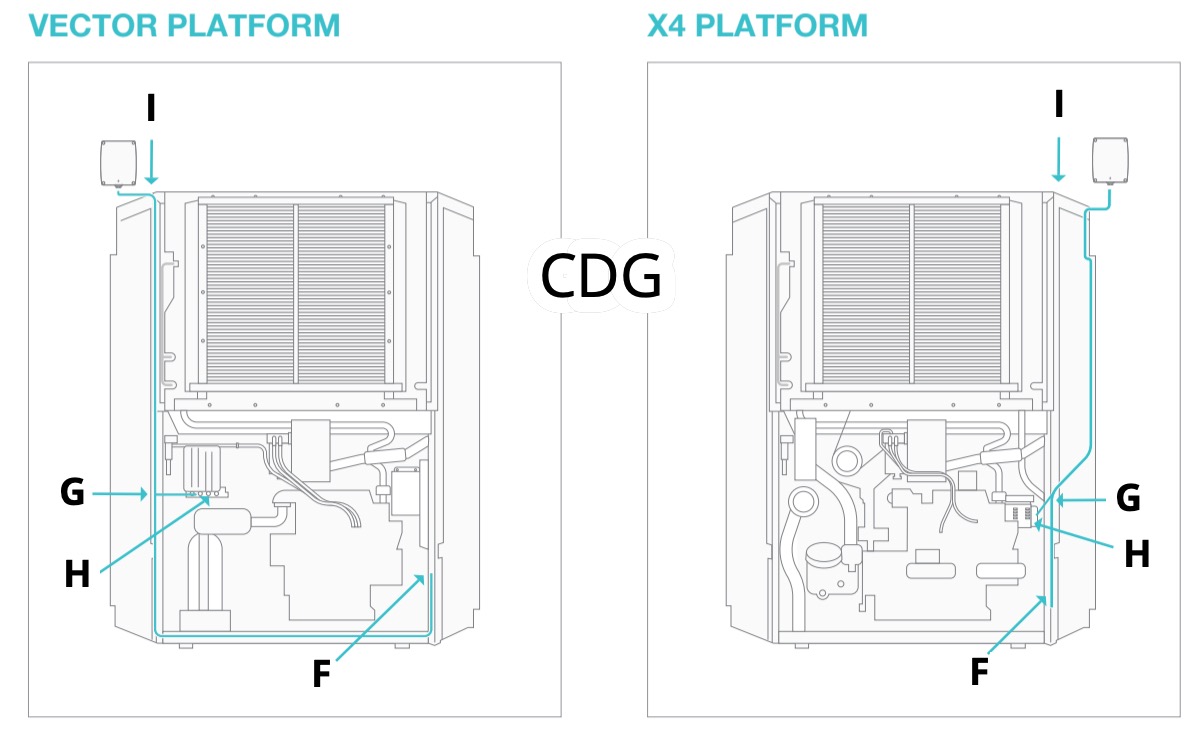

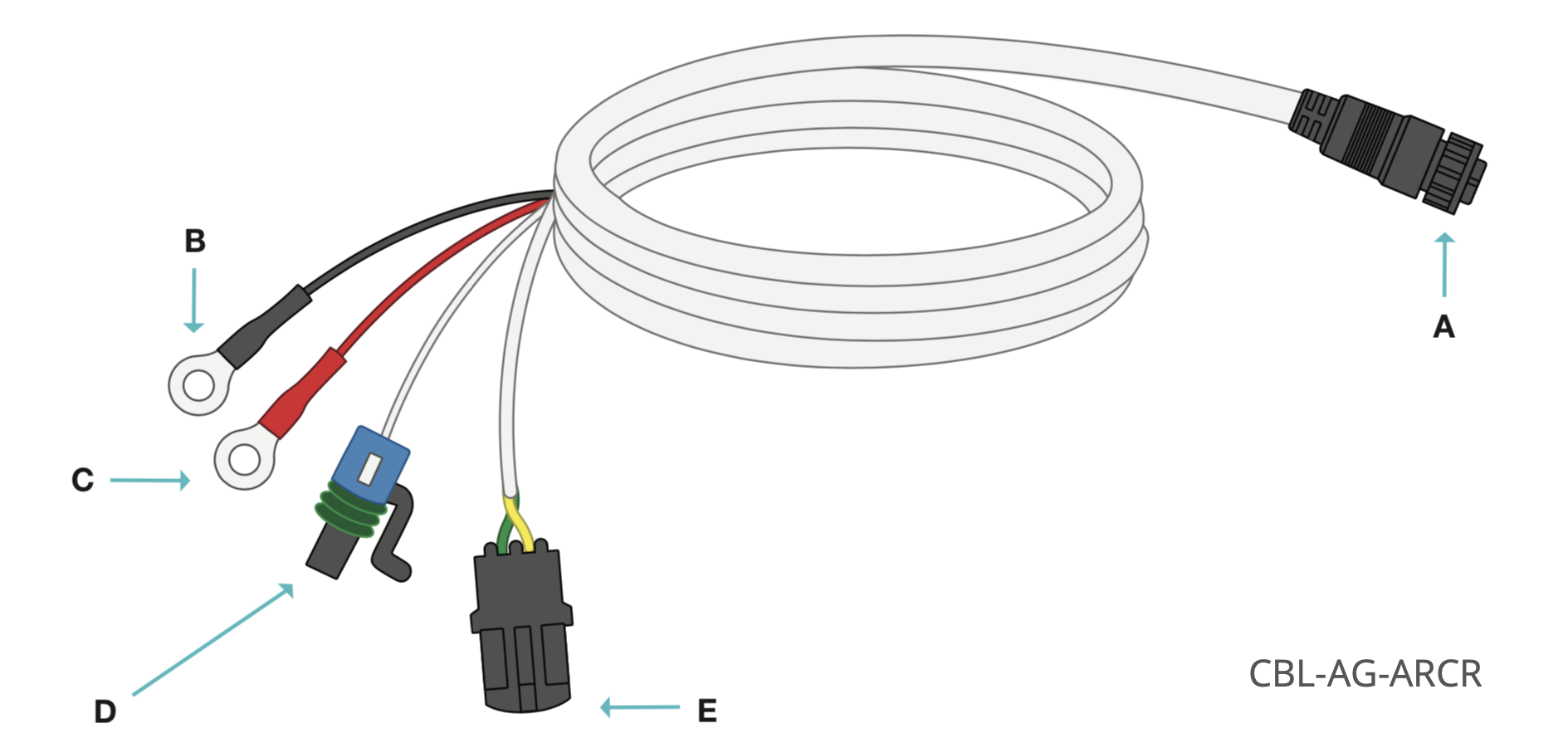

Figura 1: Cable para contenedores refrigerados de la AG26
|
|
|
Figura 2: Terminal Telemático de datos de Carrier (CDG)
-
Conecte los dos terminales de anillo, tierra (B) y alimentación (C) del cable CLB-AG-ARCR a la parte inferior de la caja del cargador de batería del contenedor refrigerado.
La caja del cargador se encuentra en la parte inferior izquierda de la unidad de refrigeración. Estos dos terminales consumen energía directamente de la batería de la unidad de refrigeración para la AG26 para obtener un suministro de energía constante y permitir que se realice el seguimiento del remolque en tiempo real incluso cuando la unidad de refrigeración está apagada.
-
Conecte el conector correspondiente CAN Hi/Lo (E) del cable CBL-AG-ARCR al conector CAN Hi/Lo en la CDG (F).
-
Conecte el conector SATPWR (D) del cable de Samsara al conector SATPWR del contenedor refrigerado.
En los modelos Vector 8xxx, el conector SATPWR del contenedor refrigerado está ubicado debajo o detrás del panel de control de APX y el SVM. La CDG está conectada al SVM y junto a este. El conector SATPWR del contenedor refrigerado en los modelos X4 es un extremo de cable en blanco que forma parte de la unidad de refrigeración y arroja una lectura de 5 V en un multímetro cuando el contenedor refrigerado está encendido.
-
Conecte el cable de terminal (A) a la AG26 y gírelo para que quede sujeto.
El LED de la AG26 parpadea en naranja mientras se conecta y queda permanentemente verde una vez conectado. Si la luz queda permanentemente naranja, asegúrese de estar en un área con buena cobertura móvil. Para obtener más sugerencias para la solución de problemas, consulte la guía de resolución de problemas de puertas de enlace para activos.
