Kameraintegration von Drittanbietern unter Verwendung des standardmäßigen Samsara-Kameraanschlusses

Anmerkung

Der Samsara Camera Connector ist nur in Großbritannien, den USA und Kanada verfügbar.

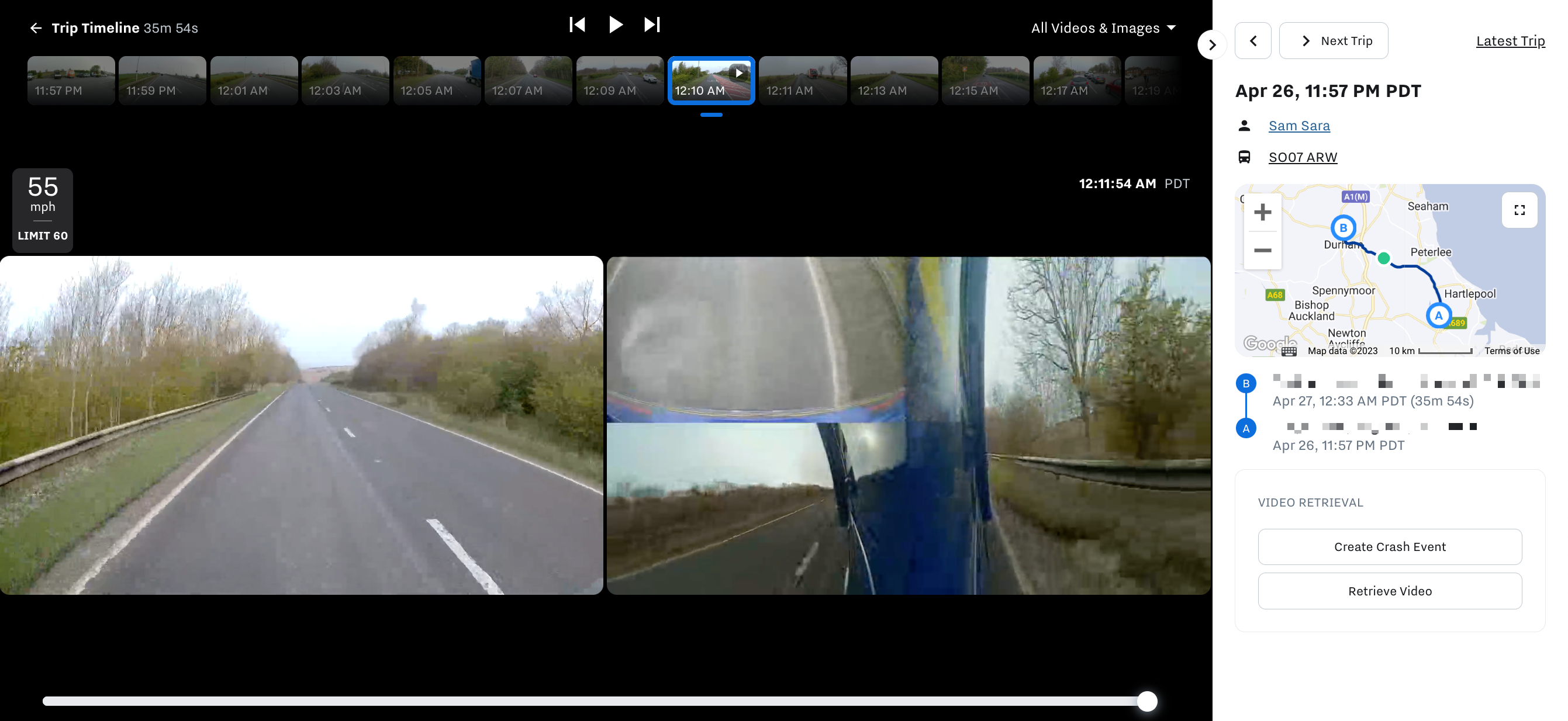

Mit dem standardmäßigen Samsara Camera Connector können Sie Ihre aktuelle Samsara Dashcam-Konfiguration erweitern, um bis zu vier kompatible Kameras von Drittanbietern mit Ihrer zu verbindenSamsara dashboard .

Einen Vergleich der Funktionen des Samsara Kamera-Anschlusses und eine Übersicht über die mit dem Anschluss verfügbaren Funktionen finden Sie unter Funktionsunterstützung je nach Dashcam-Modell. Mit der Konfiguration von Samsara Dash Cam und Kamera-Anschluss können die folgenden Erkennungstypen Aufnahmen von Kameras anderer Hersteller einschließen:

Anmerkung

Vertragsverletzung Erkennung wird mit dem Kamera-Anschluss nicht unterstützt.

• Erkennung von Gefahrensituationen durch das VG (z. B. abruptes Abbremsen und Unfälle)

• Kollisionswarnung

• Abstand zum vorausfahrenden Fahrzeug

• Stoppschild missachtet

Kameraanforderungen von Drittanbietern

Kompatible Kameras von Drittanbietern müssen über Folgendes verfügen:

Kompatibler Funktionstyp	Erforderliche Drittanbieter-Funktion
Verbindungstyp	RCA (gelb, 1-polig) GX12 (4-polig)
Videosignal	CVBS (NSTC oder PAL)

Die folgende Tabelle definiert Standardgeräte, die mit Samsara Camera Connector kompatibel sind:

Kategorie	Hersteller	Teile-Nr.	Beschreibung
Rückfahrkameras	Brigade	N / A	DVS
	Camecho	CM00-K008396	Camecho-Anzeige
	Camecho	CM00-R0030A1	Camecho Camera
	Pro-Vision	CAM-313C-1	PV-Rückfahrkamera
	Bestimmung	ZD.323.1.4	PV Kameras und Monitor
	Bestimmung	DVR-910	HD-Umrissleuchte 2"/2,5"-Kamera
	Bestimmung	DVR-912	HD-Low-Profile-Kamera
	Bestimmung	DVR-916	HD-Standardkamera
	Bestimmung	DVR-918	HD-Kamera für bündige Montage
	Bestimmung	‎ZD.323.1.4	PV-Kameras und Monitor
Monitore	ECCO	EC7003-K	ECCO-Monitor
	Bestimmung	PM-1970s	7" Standardmonitor
	Bestimmung	PM-1980s	7-Zoll-Vierfach-Touchscreen
	Bestimmung	PM-1990er Jahre	10,1-Zoll-Vierfach-Touchscreen
	Bestimmung	ZD-M-302	PV-Monitor
Multiplexer	Bestimmung	MUL-604 MUL.804	Multiplexer
Seitliche Kamera	Bestimmung	CAM-313MS	PV Seitenkamera
	Bestimmung	DVR-920	HD-Seitenkamera
DVR	JOINLGO	N / A	JOINLGO Kamera, Display, DVR
	Bestimmung	PD-1902	8-Kanal, 1080p Solid State DVR, integrierbar

Installieren Sie einen standardmäßigen Samsara-Kameraanschluss

Führen Sie den entsprechenden Arbeitsablauf durch, um Ihren standardmäßigen Samsara Camera Connector zu installieren. Beachten Sie bei der Installation folgende Montagevoraussetzungen:

Wichtig

Montieren Sie alle Videoanschlüsse sicher am Fahrzeug. Sichern Sie alle Videoanschlüsse mit Schrumpfschlauch oder Isolierband. Wenn die Anschlüsse nicht gesichert sind, kann dies zu einer schlechten Videoqualität führen.

Um eine Kamera eines Drittanbieters über den Standard-Samsara-Kameraanschluss anzuschließen, benötigen Sie:

Führen Sie die folgenden Aufgaben aus, bevor Sie mit der Installation des standardmäßigen Samsara Camera Connector beginnen:

• Stellen Sie sicher, dass Ihre Kameraausrüstung von Drittanbietern mit dem standardmäßigen Samsara Camera Connector kompatibel ist. Informationen zu kompatiblen Anforderungen finden Sie unterKameraanforderungen von Drittanbietern .

• Installieren Sie Ihr VG54-NA.

• Installieren Sie Ihr CM31/CM32.

1. Verbinden Sie beide USB-Stecker des ACC-CM-ANLG mit zwei zusätzlichen USB-Anschlüssen am VG54-NA.



2. Verbinden Sie den mitgelieferten Isolator mit dem gelben RCA-Pin, der von ACC-CM-ANLG kommt.



3. Befestigen Sie VG54-NA und ACC-CM-ANLG sicher mit den mitgelieferten Befestigungselementen, Kabelbindern und Klebstoff. Einbauort und -stil variieren je nach verfügbarem Platz je nach Fahrzeug.

   Anmerkung

   Eine sichere Montage des VG ist erforderlich, damit die auf dem Beschleunigungsmesser basierende Erkennung rauer Ereignisse funktioniert.

4. Wenn die Installation eine RCA-Verbindung verwendet, schließen Sie den Isolator direkt an das Kamerakabel eines Drittanbieters an.

5. Wenn die Installation einen GX12-Anschluss verwendet oder einen Monitor im Fahrerhaus hat, verbinden Sie den Isolator mit dem mitgelieferten Y-Kabel, GX12-Anschlüsse wie unten abgebildet.



6. Wenn die Installation mehrere Kameras und einen Multiplexer umfasst, schließen Sie alle Kameras an den Multiplexer an und schließen Sie dann den Isolator an an Video aus am Multiplexer.

7. Um das Camera Connector Setup abzuschließen, fahren Sie mit fortAktivieren der Kamerasteckverbinder-Funktion .
