Integration von Kameras von Drittanbietern über den Samsara HD-Kamera-Anschluss

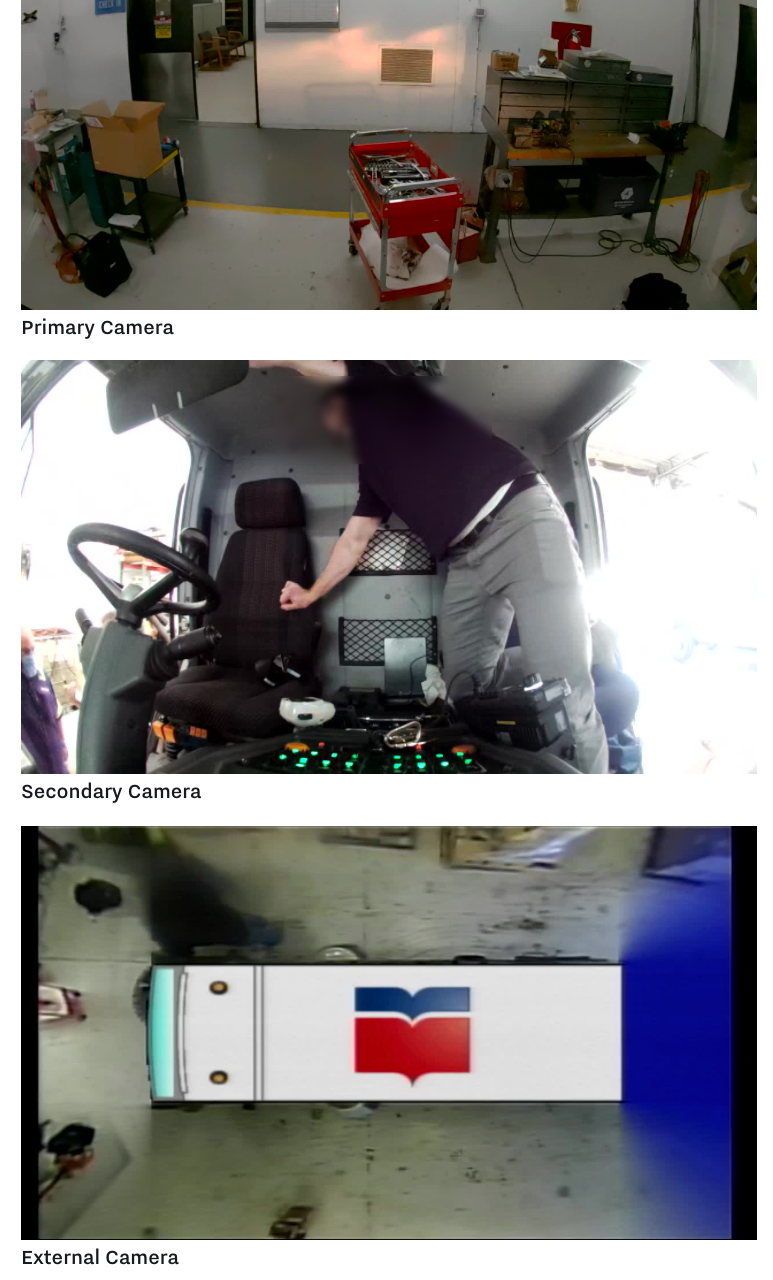

Mit dem Samsara HD-Kamera-Anschluss können Sie Ihre aktuelle Samsara Dash Cam-Konfiguration erweitern, um bis zu vier kompatible Kameras von Drittanbietern an Ihre anzuschließen Samsara dashboard.

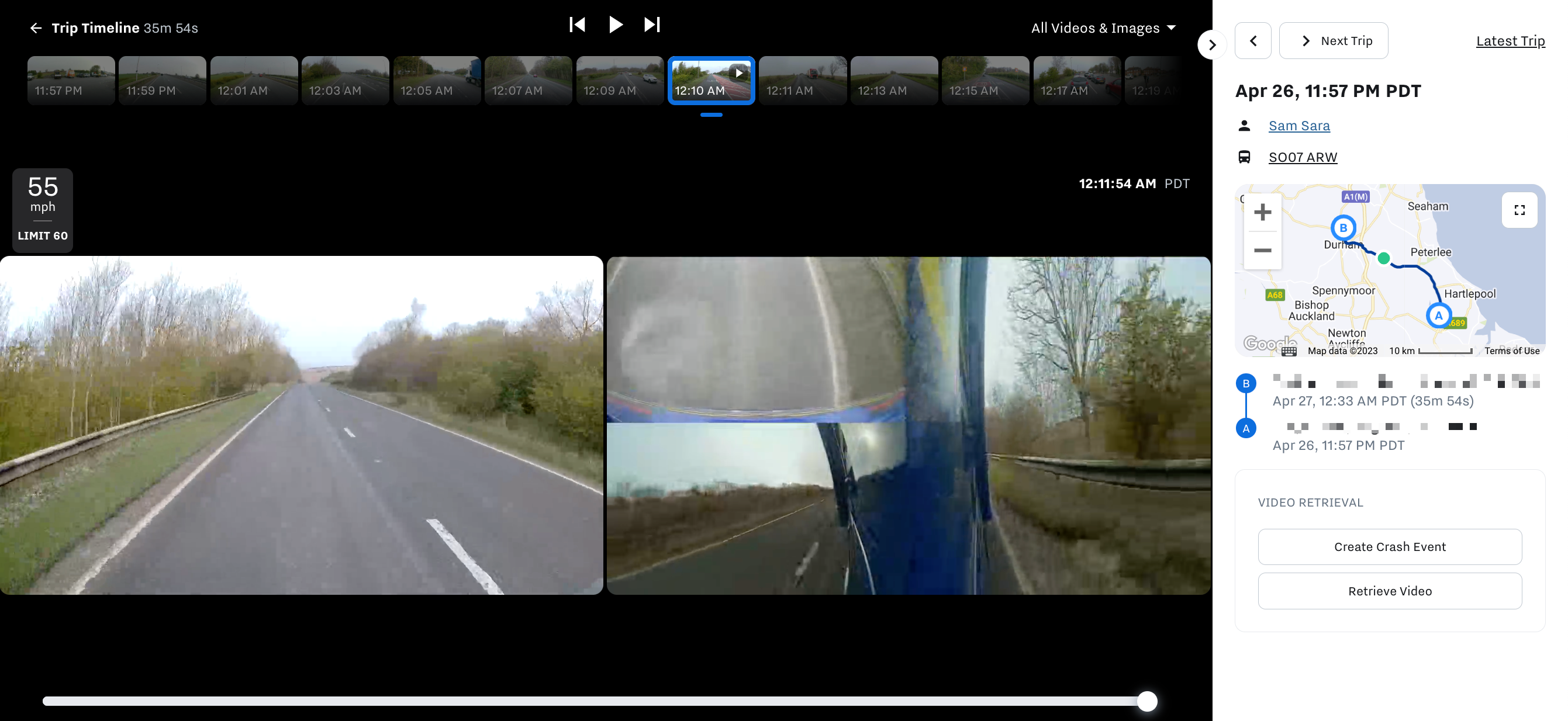

Einen Vergleich der Funktionen des Samsara Kamera-Anschlusses und eine Übersicht über die mit dem Anschluss verfügbaren Funktionen finden Sie unter Funktionsunterstützung je nach Dashcam-Modell. Mit der Konfiguration von Samsara Dash Cam und Kamera-Anschluss können die folgenden Erkennungstypen Aufnahmen von Kameras anderer Hersteller einschließen:

• Erkennung von Gefahrensituationen durch das VG (z. B. abruptes Abbremsen und Unfälle)

• Kollisionswarnung

• Abstand zum vorausfahrenden Fahrzeug

• Stoppschild missachtet

Anmerkung

Vertragsverletzung Erkennung wird mit dem Kamera-Anschluss nicht unterstützt.

Funktionsunterstützung je nach Dashcam-Modell

In der folgenden Tabelle sind die von den einzelnen Dashcam-Modellen unterstützten Funktionen aufgeführt. Ein grünes Häkchen ( ) weist auf eine unterstützte Funktion hin; ein rotes x ( ) zeigt an, dass die Funktion nicht unterstützt wird.

Anmerkung

Aus rechtlichen und Datenschutzgründen ist die Audioaufzeichnung für ein Drittsystem mit dem Samsara Kamera-Anschluss nicht verfügbar.

		Model
Feature	Dashcam der Samsara CM3X-Serie	Standard Samsara Kamera-Anschluss	Samsara HD-Kamera-Anschluss
Video mit Sicherheitsereignissen
Reisefotos
Videoabruf
Hyperlapse-Abruf
Unschärfeunterstützung
Gesundheitsbericht der Dashcam
Audio Aufnahme
KI-Ereigniserkennung
Sekundäres erweitertes Video
Auflösung	HD	Bis zu SD[a]	Bis zu HD[a]
Parkmodus			[a]
Speicherung auf dem Gerät			[b]
Spiegeln und spiegeln Sie den Kamerastream	N / A
Getrennt Warnungen
Live-Streaming
Installationsablauf für mobile Geräte
[a] Die Verfügbarkeit hängt von den Kameraoptionen von Drittanbietern ab [b] AHD1 unterstützt hochauflösende Speicherung (entspricht CM 60/80/100 Stunden)

Kompatible Kameraoptionen von Drittanbietern

Die folgende Tabelle fasst die kompatiblen Funktionen von Drittanbietern zusammen. Wenn Ihre Kamera über einen Anschlusstyp oder ein Videosignal verfügt, das hier nicht aufgeführt ist, müssen Sie einen Adapter von einem unterstützten Drittanbieter erwerben.

Komponente	Optionen
Verbindungstyp	Videoeingang: Buchse GX12 (4-polig) Video-Ausgang: Stecker GX12 (4-polig)
Videosignal	CVBS (NSTC oder PAL) AHD

Erkundigen Sie sich beim Hersteller nach Optionen. In der folgenden Tabelle sind kompatible Geräte für den Samsara Kamera-Anschluss aufgeführt. Diese Liste ist nicht vollständig. Überprüfen Sie stets die Kompatibilität von Steckern und Signalen.

Kategorie	Hersteller	Modell Nr.	Beschreibung
Kameras	Brigade	VBV-790C	Rückfahrkamera
	Brigade	VBV-300C	Seitliche Kamera
	Pro-Vision	CAM-313C-1	PV-Rückfahrkamera
	Pro-Vision	IA-DVR-912	HD-Low-Profile-Kamera
	Pro-Vision	IA-DVR-920	HD-Standardkamera
	Pro-Vision	CAM-313MS	PV-Seitenkamera
	Rear View Safety	RVS-770-AHD	Rückfahrkamera
	Rear View Safety	RVS-775-AHD	Seitliche Kamera
	Rear View Safety	RVS-ARM	Seitliche Kamera
	Rosco	STSC168	Vordere Kamera
	Rosco	STSC167	Vordere Kamera
	Rosco	STSK7433	Kamera- und Monitor-Kit
	Safety Vision	SV-625B-KIT	Kamera-Kit
	Zone Defense	CAM-313C-1	Rückfahrkamera
	Zone Defense	CAM-313MS	Seitliche Kamera
Monitore	Brigade	VBV-770M	Brigade-Monitor
	Pro-Vision	IA-PM-1980S	7-Zoll-Vierfach-Touchscreen
	Rear View Safety	RVS-3710-DVR	Monitor / DVR
	Safety Vision	SV-LCD-56BA	5,6-Zoll-Monitor
	Zone Defense	IA-PM-1970s	Monitor
Multiplexer	Pro-Vision	MUL.604	PV-Multiplexer, 4-Kanal
	Pro-Vision	MUL.802	PV-Multiplexer, 2-Kanal
	Pro-Vision	MUL.804	PV-Multiplexer, 4-Kanal
	Rosco	STSS1000A	Multiplexer, 4-Kanal
DVR	Pro-Vision	IA-DVR-906T0-128	10-Channel Hybrid HD DVR
	Brigade	MDR-504GW-1-G2-CMR	Mobiler 4-Kanal-Digitalrecorder

Installieren Sie einen Samsara HD-Kamera-Anschluss

Tipp

Verwenden Sie den folgenden detaillierten Workflow oder den Installationsanleitung (PDF).

Führen Sie die folgenden Aufgaben aus, bevor Sie mit der Installation von Samsara HD-Kamera-Anschluss beginnen:

• Stellen Sie sicher, dass Ihre Kameraausrüstung von Drittanbietern mit dem Samsara Kamera-Anschluss kompatibel ist. Informationen zu kompatiblen Anforderungen finden Sie unter Kompatible Kameraoptionen von Drittanbietern.

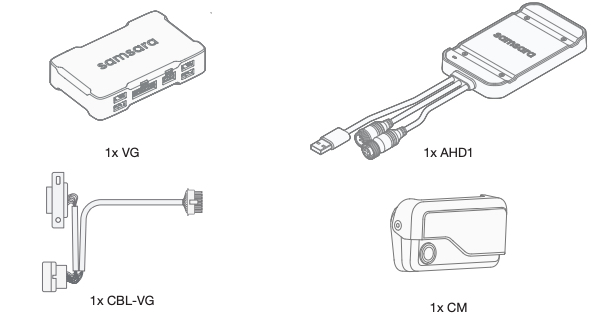

• Sammeln Sie die folgende Ausrüstung:

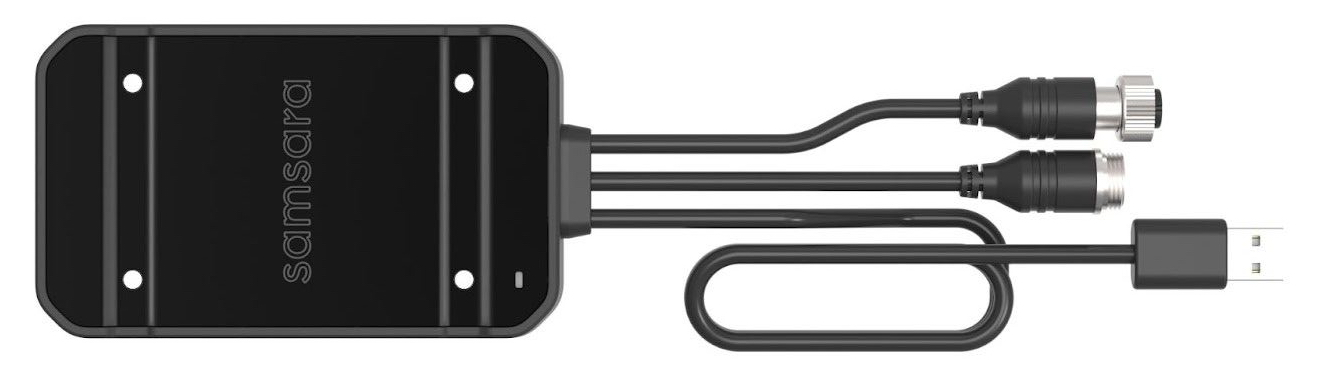

  	VG54/H VG-Kabel AHD1 mit drei Kabelanschlüssen: 1 m langes USB-Kabel 15 cm männliches GX12-Kabel (KAMERA) 15 cm weibliches GX12-Kabel (ANZEIGE) CM3x 1 m langes USB-Kabel
  Abhängig von Ihrer Konfiguration benötigen Sie möglicherweise auch ein GX12-Verlängerungskabel (nicht im Lieferumfang enthalten).

• Installieren Sie Ihr VG54-NA.

• Installieren Sie Ihr CM31/CM32.

So schließen Sie eine Kamera eines Drittanbieters über den Samsara HD-Kamera-Anschluss an:

1. Verbinden Sie den USB-Anschluss des HD-Kameraanschlusses mit dem VG54-NA.

   Wenn der Abstand zwischen AHD1 und VG mehr als 1 m beträgt, können Sie bei Samsara ein USB-Verlängerungskabel (CBL-CM-B3AU) bestellen.

2. Verwenden Sie die mitgelieferten Kabelbinder, um den HD-Kameraanschluss sicher zu befestigen, wobei das Logo nach außen zeigt.



   Einbauort und -stil variieren je nach Fahrzeug und abhängig vom verfügbaren Platz.

3. Schließen Sie die Montage ab:

   • Ohne Kabinendisplay: Montieren Sie den HD-Kameraanschluss in der Nähe des VG, stellen Sie jedoch sicher, dass beide Einheiten über ausreichende Belüftung verfügen, um die Wärme abzuleiten.

     Warnung

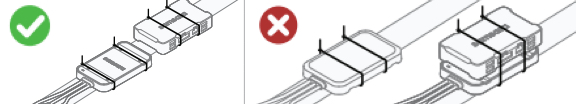

     Stapeln Sie das Gerät nicht auf dem VG, da dies die Wärmeableitung behindert und zu einer Überhitzung des Geräts führt.

     Wenn Ihre Installation mehrere Kameras und einen Multiplexer umfasst, schließen Sie alle Kameras an den Multiplexer an.



   • Mit einem Display im Fahrerhaus:

     1. Führen Sie das USB-Kabel durch die Rückseite des Fahrerhauses.

     2. Montieren Sie den HD-Kameraanschluss nach Möglichkeit in der Nähe des Kabinenmonitors, um sicherzustellen, dass die GX12-Kabellänge für den Anschluss ausreichend ist. Es sollten keine Verlängerungskabel erforderlich sein.

4. Schließen Sie das Kamerasystem an das männliche GX12-Kabel des HD-Kameraanschlusses an.

5. Verbinden Sie das weibliche GX12-Kabel des HD-Kameraanschlusses mit dem Videoeingang des Monitors im Fahrerhaus.

6. Um sicherzustellen, dass die Kameras richtig positioniert sind, überprüfen Sie zunächst, ob das VG mit Strom versorgt wird, das CM3X aufzeichnet und die Kameras von Drittanbietern mit Strom versorgt werden. Fahren Sie dann mit fort Testen Sie die Positionierung der Dashcam.
