Integración con cámaras de terceros mediante el conector de cámaras HD de Samsara

El conector de cámaras HD de Samsara le permite expandir su configuración actual de cámaras de tablero para conectar hasta cuatro cámaras compatibles de terceros a su tablero de Samsara.

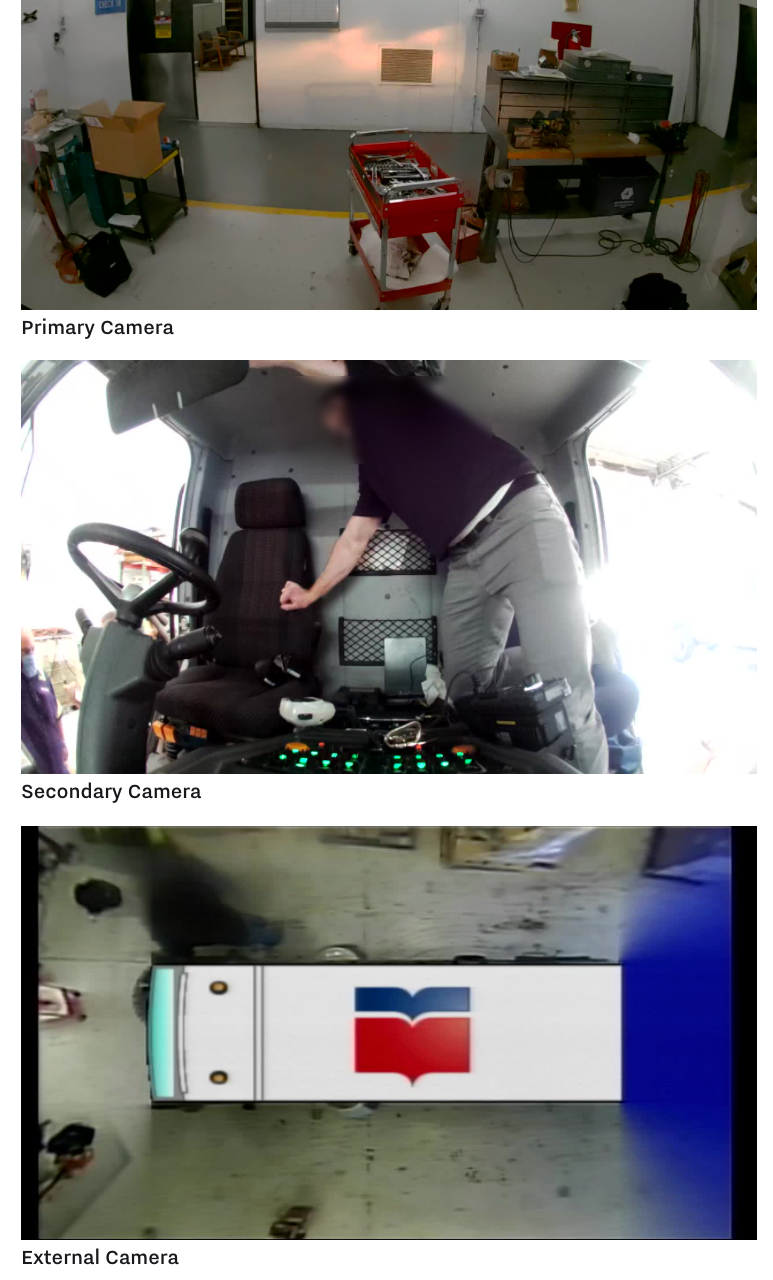

Para ver una comparación de las funciones del conector de cámaras de Samsara y las funciones disponibles, consulte Compatibilidad de funciones por modelo de cámara de tablero. Con la configuración de la cámara de tablero y el conector de cámaras de Samsara, los siguientes tipos de detección incluirán las imágenes de las cámaras de terceros:

• Incidentes bruscos detectados por el VG (como una frenada brusca y un choque)

• Colisión frontal

• Distancia de seguimiento

• Alto parcial

Nota

La detección de infracción de políticas no es compatible con el conector de cámaras.

Compatibilidad de funciones por modelo de cámara de tablero

La siguiente tabla enumera las funciones compatibles con cada modelo de cámara de tablero. Una marca de verificación verde ( ) indica una función compatible; una x roja ( ) indica que la función no es compatible.

Nota

Por motivos legales y de privacidad, la grabación de audio para un sistema de terceros no está disponible con el conector de cámaras de Samsara.

		Modelo
Función	Cámara de tablero de la serie CM3X de Samsara	Conector de cámaras estándar de Samsara	Conector de cámaras HD de Samsara
Video con incidentes de seguridad
Imágenes fijas del viaje

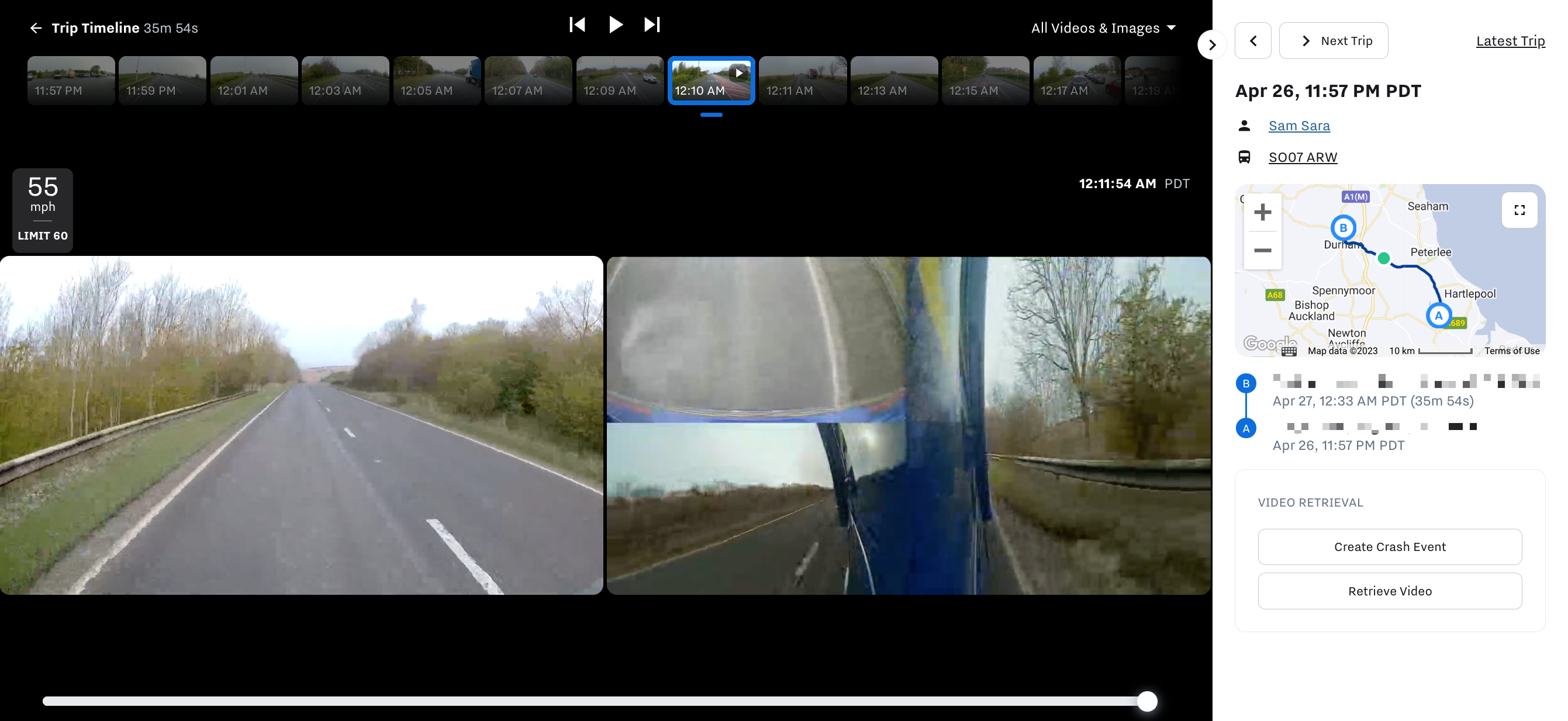

Recuperación de video
Recuperación de video a cámara rápida
Compatibilidad con desenfoque de las imágenes
Informe de estado de la cámara de tablero
Grabación de audio
Detección de incidentes con IA
Video extendido secundario
Resolución	HD	Hasta SD[a]	Hasta HD[a]
Modo de estacionamiento			[a]
Almacenamiento en el dispositivo			[b]
Duplicar y voltear la transmisión de la cámara	N/A
Alertas desconectadas
Transmisión en directo
Flujo de instalación para dispositivos móviles
[a] La disponibilidad depende de las opciones de la cámara de terceros [b] AHD1 admite almacenamiento de alta resolución (equivalente a 60/80/100 h de CM)

Opciones de cámaras compatibles de terceros

La siguiente tabla resume las funciones de terceros compatibles. Si su cámara tiene un tipo de conexión o señal de video que no se incluye aquí, deberá comprar un adaptador de un proveedor externo compatible.

Componente	Opciones
Tipo de conexión	Entrada de video: Hembra GX12 (4 pines) Salida de video: Macho GX12 (4 pines)
Señal de video	CVBS (NTSC o PAL) AHD

Consulte al fabricante para conocer las opciones. La siguiente tabla enumera los equipos compatibles con el conector de cámaras de Samsara. Esta no es una lista completa. Siempre verifique la compatibilidad del conector y la señal.

Categoría	Fabricante	N.º de modelo	Descripción
Cámaras	Brigade	VBV-790C	Cámara de respaldo
	Brigade	VBV-300C	Cámara lateral
	Pro-Vision	CAM-313C-1	Cámara de respaldo PV
	Pro-Vision	IA-DVR-912	Cámara HD de bajo perfil
	Pro-Vision	IA-DVR-920	Cámara HD estándar
	Pro-Vision	CAM-313MS	Cámara lateral PV
	Rear View Safety	RVS-770-AHD	Cámara de respaldo
	Rear View Safety	RVS-775-AHD	Cámara lateral
	Rear View Safety	RVS-ARM	Cámara lateral
	Rosco	STSC168	Cámara frontal
	Rosco	STSC167	Cámara frontal
	Rosco	STSK7433	Kit de cámara y monitor
	Safety Vision	SV-625B-KIT	Kit de cámaras
	Zone Defense	CAM-313C-1	Cámara de respaldo
	Zone Defense	CAM-313MS	Cámara lateral
Monitores	Brigade	VBV-770M	Brigade Monitor
	Pro-Vision	IA-PM-1980S	Cuádruple con pantalla táctil de 7"
	Rear View Safety	RVS-3710-DVR	Monitor/DVR
	Safety Vision	SV-LCD-56BA	Monitor de 5,6"
	Zone Defense	IA-PM-1970s	Monitor
Multiplexor	Pro-Vision	MUL.604	Multiplexor PV, 4 canales
	Pro-Vision	MUL.802	Multiplexor PV, 2 canales
	Pro-Vision	MUL.804	Multiplexor PV, 4 canales
	Rosco	STSS1000A	Multiplexor, 4 canales
DVR	Pro-Vision	IA-DVR-906T0-128	DVR HD híbrido de 10 canales
	Brigade	MDR-504GW-1-G2-CMR	Grabadora digital móvil de 4 canales

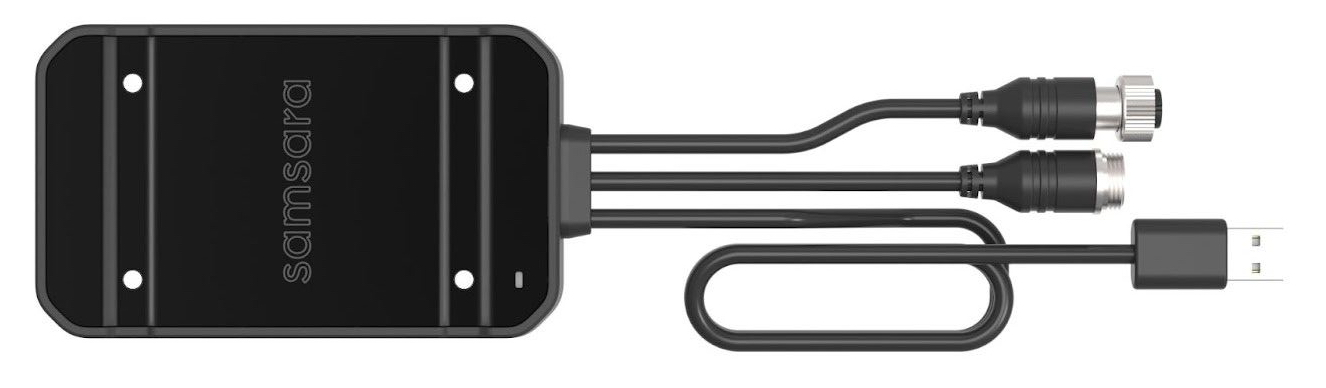

Instalar un conector de cámaras HD de Samsara

Sugerencia

Utilice el siguiente flujo de trabajo detallado o la Guía de instalación (PDF).

Antes de comenzar la instalación de un conector de cámaras HD de Samsara, realice las siguientes tareas:

• Verifique que su equipo de cámaras de terceros sea compatible con el conector de cámaras de Samsara. Para conocer los requisitos de compatibilidad, consulte Opciones de cámaras compatibles de terceros.

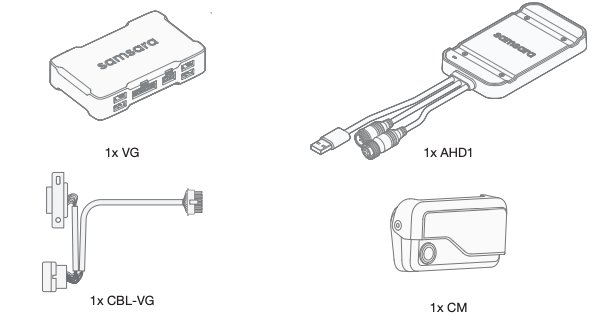

• Reúna el siguiente equipo:

  	VG54/H Cable de VG AHD1 con tres conectores de cable: Cable USB de 1 m/3 ft Cable GX12 macho de 15 cm/0,5 ft (CÁMARA) Cable GX12 hembra de 15 cm/0,5 ft (PANTALLA) CM3x Cable USB de 1 m/3 ft
  Según su configuración, es posible que también necesite una extensión GX12 (no incluida).

• Instale su VG54-NA.

• Instale su CM31/CM32.

Para conectar una cámara de terceros mediante el conector de cámaras HD de Samsara:

1. Conecte el USB del conector de cámaras HD al VG54-NA.

   Si la distancia entre el AHD1 y el VG es superior a 1 m/10 ft, puede pedir una extensión USB (CBL-CM-B3AU) de Samsara.

2. Use las abrazaderas plásticas provistas para montar de forma segura el conector de cámaras HD con el logotipo hacia afuera.



   La ubicación y el estilo de instalación pueden variar según el vehículo y el espacio disponible.

3. Complete el montaje:

   • Sin pantalla en cabina: Monte el conector de cámaras HD cerca del VG, pero asegúrese de que ambas unidades tengan la ventilación adecuada para disipar el calor.

     Aviso

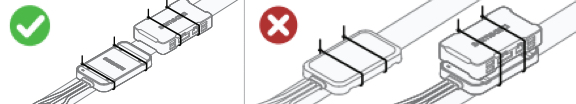

     No apile la unidad encima del VG ya que esto dificultará la disipación térmica y hará que la unidad se sobrecaliente.

     Si su instalación incluye varias cámaras y un multiplexor, conecte todas las cámaras al multiplexor.



   • Con una pantalla en la cabina:

     1. Pase el cable USB por la parte trasera de la cabina.

     2. Si es posible, monte el conector de cámaras HD cerca del monitor de la cabina para asegurarse de que la longitud del cable GX12 sea adecuada. No debería necesitar extensiones adicionales.

4. Conecte el sistema de cámaras al cable GX12 macho del conector de cámaras HD.

5. Conecte el cable GX12 hembra del conector de cámaras HD a la entrada de video del monitor en la cabina.

6. Para confirmar que las cámaras están instaladas correctamente, primero verifique que el VG tenga energía, que la CM3X esté grabando y que las cámaras de terceros tengan energía. Luego, podrá Probar el posicionamiento de la cámara del tablero.
