Installer une Passerelle de site

1. Avant d’installer une Passerelle de site, consultez les Conditions préalables à l’installation et à la configuration des Passerelles de site.

2. Déballez votre matériel. La boîte contient :

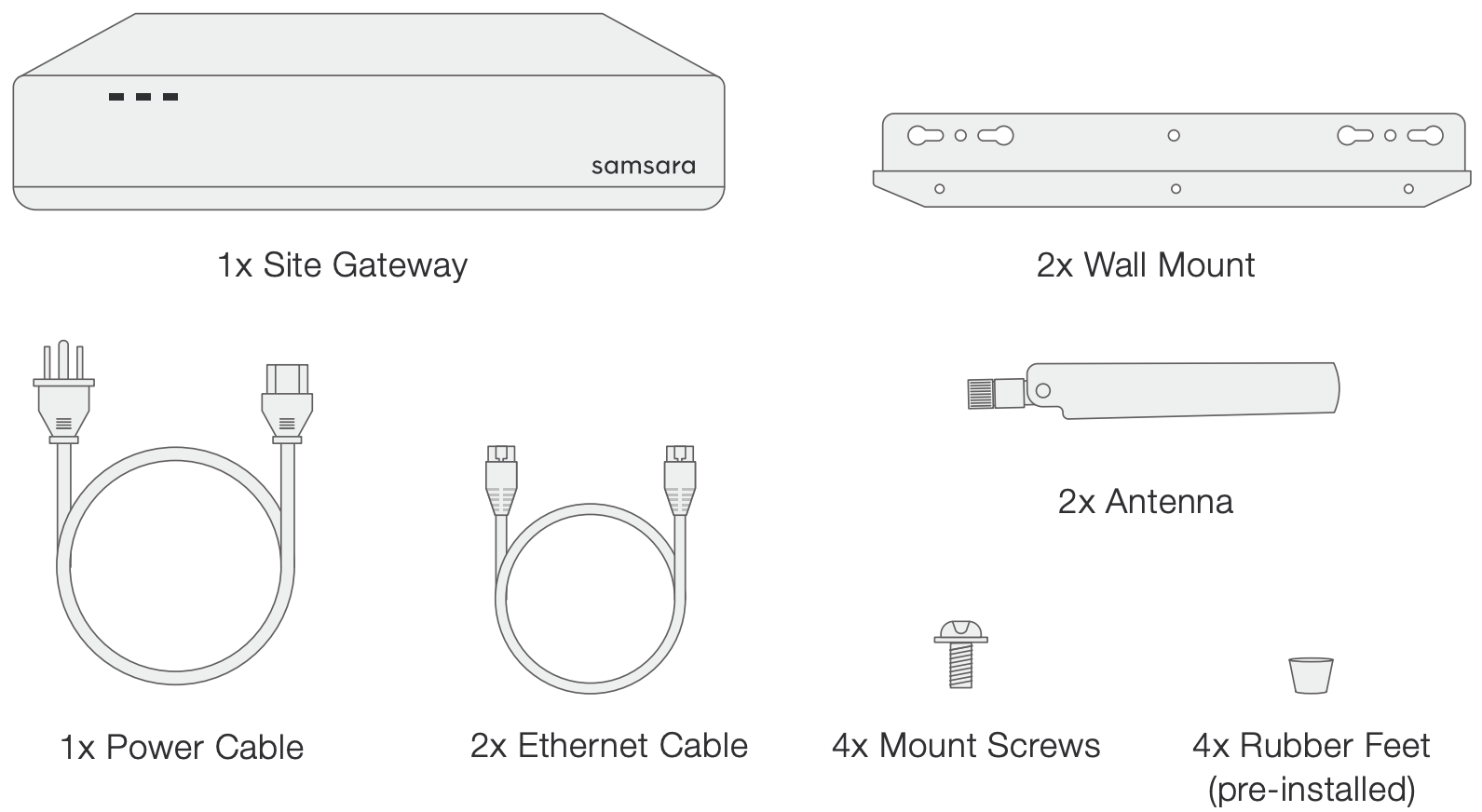

   Figure 1. Contenu de la boîte SG1-G

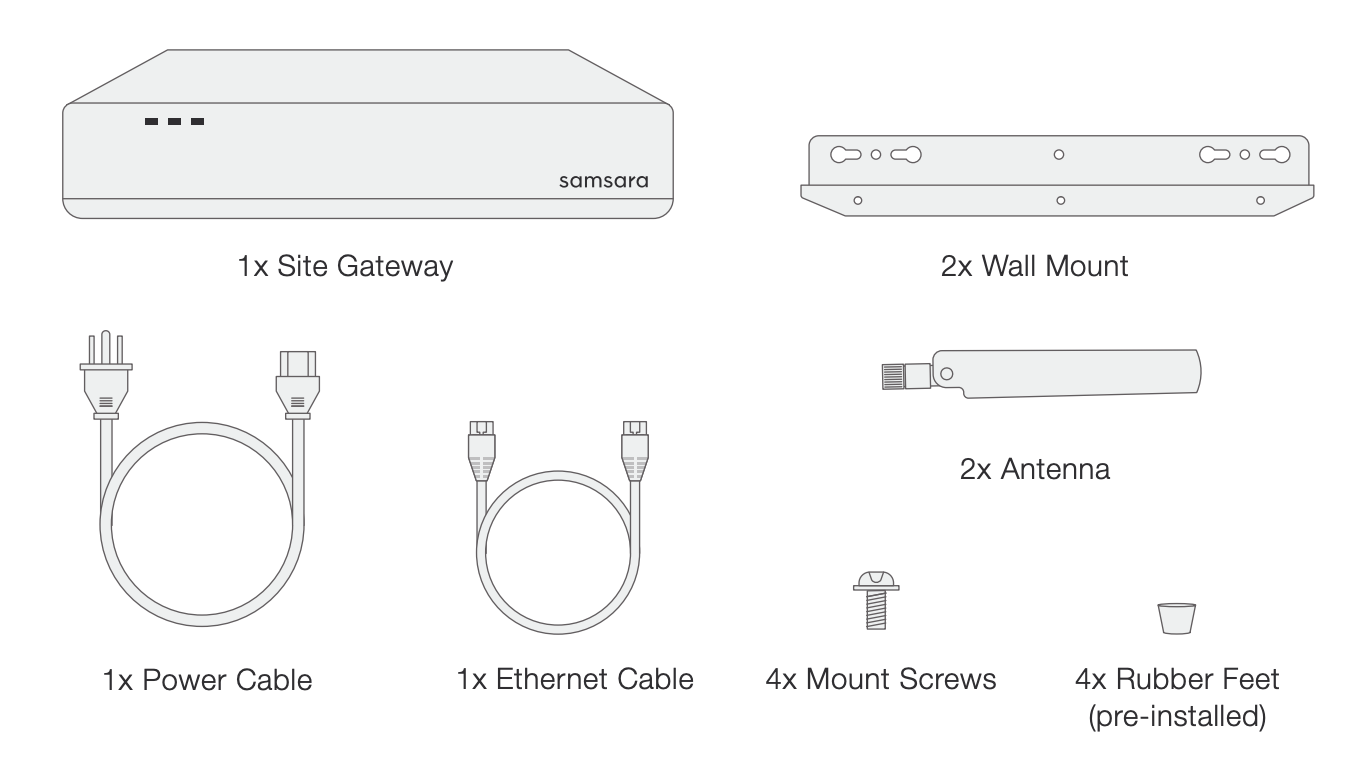

   Figure 2. Contenu de la boîte SG1x






3. Mettez à jour le micrologiciel sur la Passerelle de site.

   Avant d’installer la Passerelle de site dans un emplacement permanent, il est recommandé de la connecter à l’alimentation et au réseau pour lui permettre de rechercher et d’installer le dernier micrologiciel disponible. Cela vous permettra d’identifier tout problème lié au micrologiciel avant d’installer la Passerelle de site dans un emplacement permanent.

4. Trouvez un emplacement approprié pour la Passerelle de site dans une salle de serveurs ou un rack.

   Installez la Passerelle de site à proximité d’un commutateur réseau existant. La Passerelle de site n’a pas besoin d’être montée en rack.

5. Installez la Site Gateway.

   Lors de l’installation, vous installerez les antennes cellulaires (incluses dans la boîte de la Passerelle de site) et allumerez les passerelles. Si vous n’avez pas encore connecté la passerelle au réseau, vous devrez peut-être laisser le temps au micrologiciel de la Passerelle de site de se mettre à jour avant de pouvoir effectuer les étapes suivantes.

   Consultez le guide d’installation imprimable de votre modèle de Passerelle de site : Guide d’installation SG1 ou Guide d’installation SG1x.

6. Connectez la Passerelle de site à votre réseau d’entreprise :

   1. Autorisez le trafic sortant sur le port 443 (TLS) et le port 123 (NTP) pour la Passerelle de site.

   2. Branchez un câble Ethernet dans le port Ethernet supérieur (SG1) ou le port Ethernet autonome (SG1x) sur la Passerelle de site.

   3. Branchez l’autre extrémité du câble Ethernet dans le commutateur réseau qui fournit Internet sur le port 443 (TLS).

7. Allumez la Passerelle de site en basculant l’Interrupteur sur On.

   La couleur du premier voyant LED à l’avant de la Passerelle de site doit passer du rouge au vert.

8. Connectez vos caméras ou votre réseau de caméras à la Passerelle de site.

   Il y a deux principales Options de déploiement sur site :

   • Si vos caméras et votre Passerelle de site se trouvent sur le même réseau d’entreprise, vous pouvez détecter et recevoir des informations sur les caméras via ce réseau. Par conséquent, vous n’avez pas besoin de les connecter directement à la Passerelle de site.

   • Si vos caméras se trouvent sur un réseau séparé, connectez les caméras à l’aide de l’une des options suivantes :

     • Configurer la Passerelle de site pour qu’elle fonctionne comme une interface communiquant avec le réseau de caméras : branchez une extrémité d’un deuxième câble Ethernet (non fourni) dans le port LAN inférieur (SG1-G) ou le port 1 sur le commutateur à 8 ports (SG1x) de la Passerelle de site et branchez l’autre extrémité sur un port du commutateur de votre réseau de caméras.

     • Configurer la Passerelle de site pour qu’elle fonctionne comme un routeur configurable : dans ce déploiement, vous configurez un nouveau réseau de caméras distinct du réseau d’entreprise, où la Passerelle de site fonctionne comme un serveur DHCP. Sur une SG1-G, vous connectez vos caméras à un commutateur réseau séparé, lui-même connecté au port LAN inférieur de la Passerelle de site. Sur une SG1x, vous connectez les caméras directement au commutateur à 8 ports de la Passerelle de site, mais vous pouvez également mettre en cascade un commutateur réseau supplémentaire pour ajouter des caméras supplémentaires.

   Par défaut, les deux déploiements utilisent DHCP pour obtenir les adresses IP. Cependant, vous pourrez configurer l’attribution d’adresse IP statique ultérieurement, au moment de la configuration des paramètres de la Passerelle de site.

9. Configurer les paramètres de la Passerelle de site.
