Antes de comenzar:
-
Confirme que su tacógrafo sea compatible con nuestro sistema.
-
Para vehículos pesados de transporte de mercancías, recomendamos utilizar un puerto FMS cuando esté disponible. Si no está disponible, puede instalar el kit Samsara directamente en la parte posterior del tacógrafo.
-
Otros vehículos, como camionetas, pueden requerir una configuración diferente. Comuníquese con nuestro equipo de Soporte.
Para instalar un tacógrafo en remoto:
-

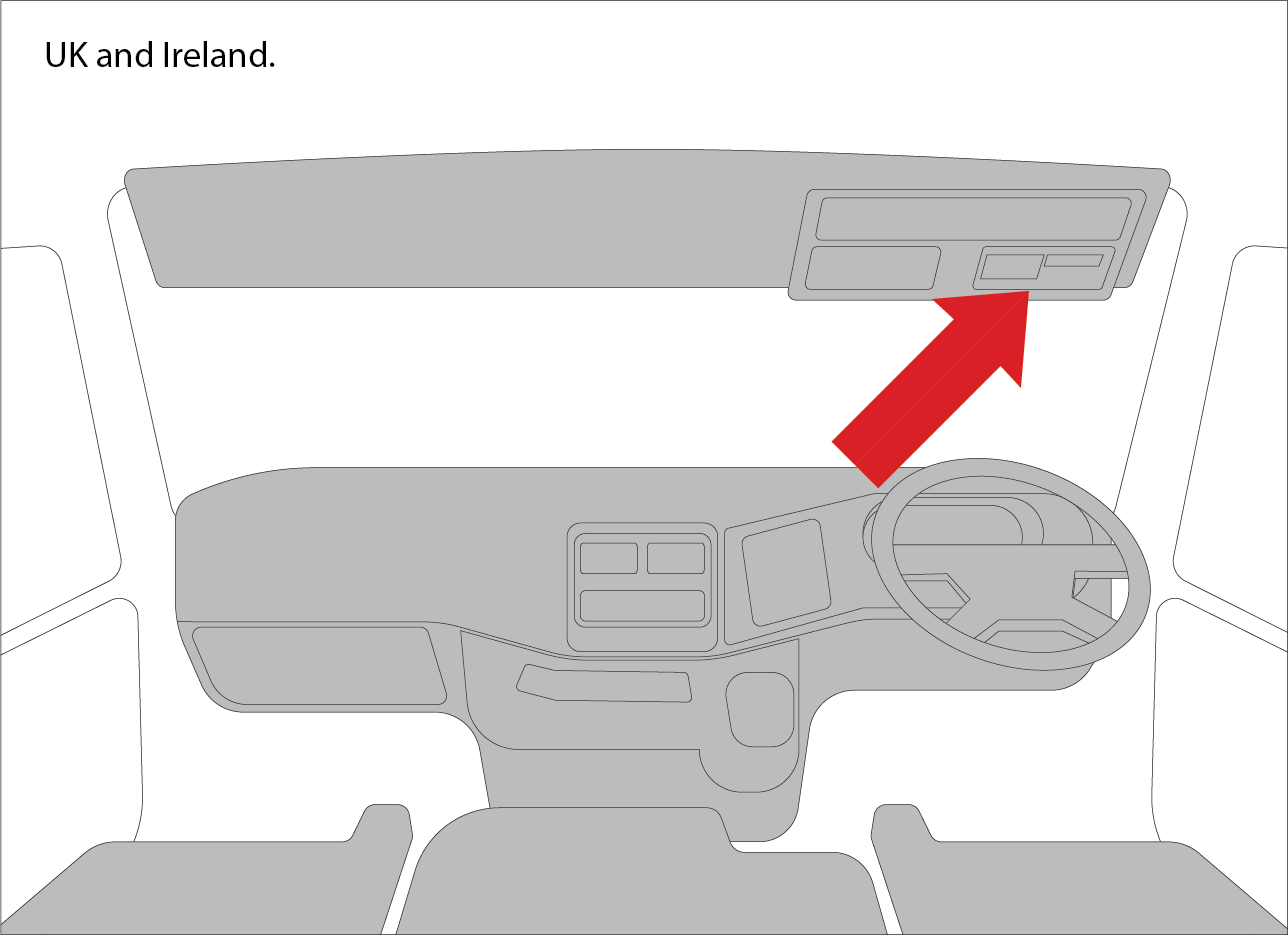

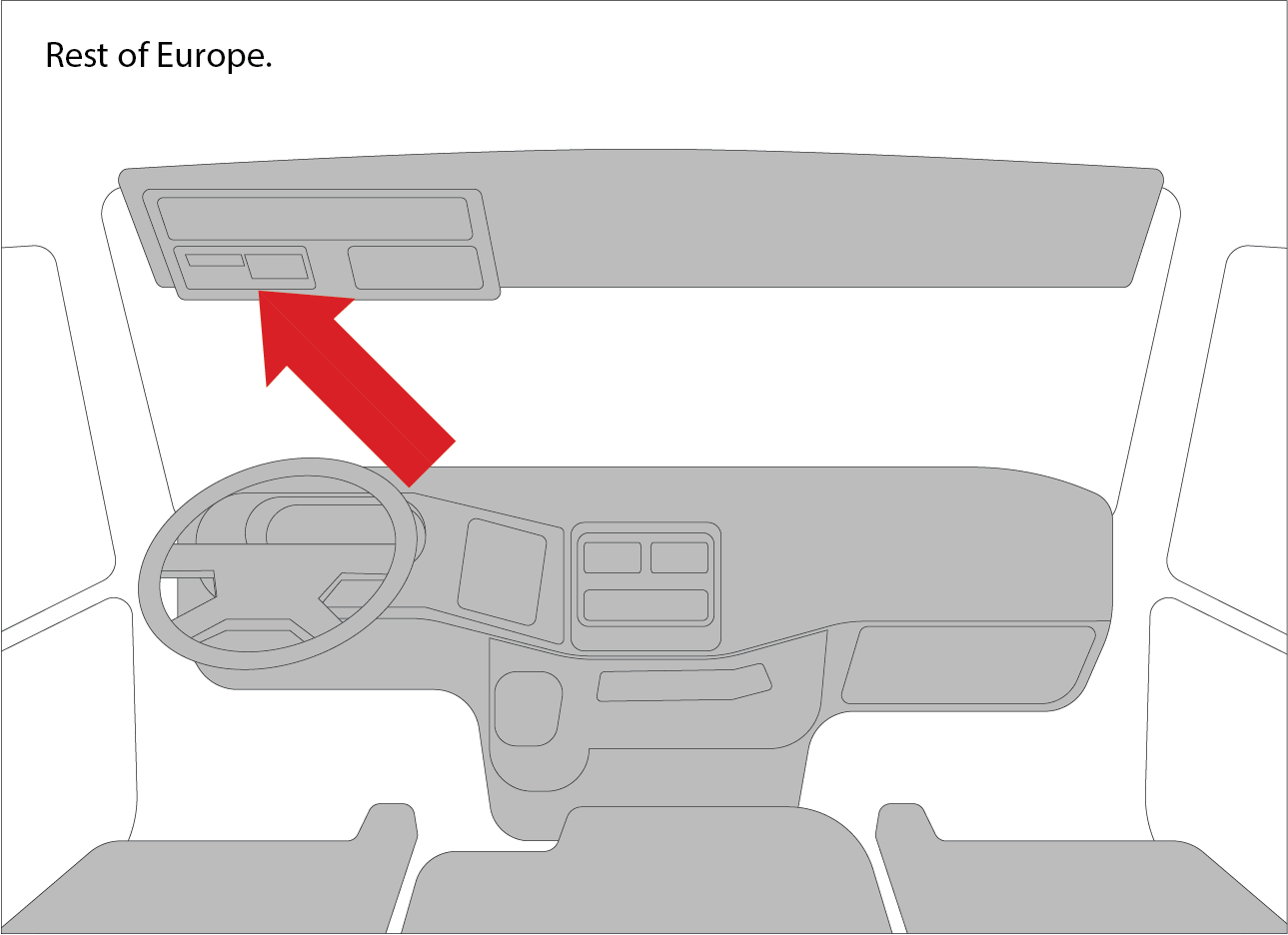

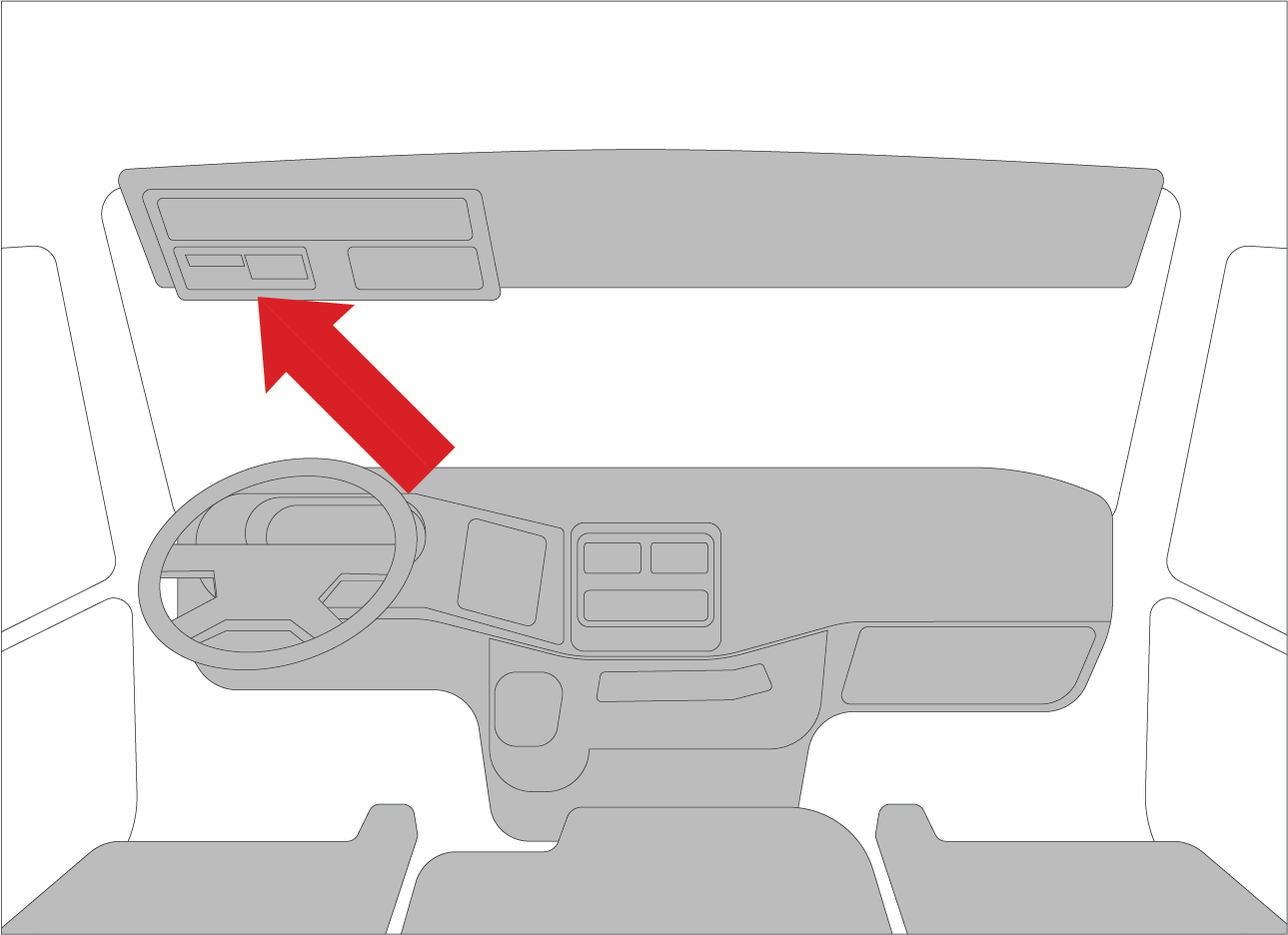

Busque el Tacógrafo.
El tacógrafo se encuentra habitualmente encima de la cabeza del conductor en la mayoría de los vehículos pesados de transporte de mercancías. Otros vehículos pueden tener un tacógrafo colocado en otro lugar.
-
Instale Vehicle Gateway (VG).
Hay dos formas de instalar el VG: Usando el conector FMS (preferible) o conectándolo a la parte posterior del Tacógrafo.
Instalar usando el Conector FMS
-

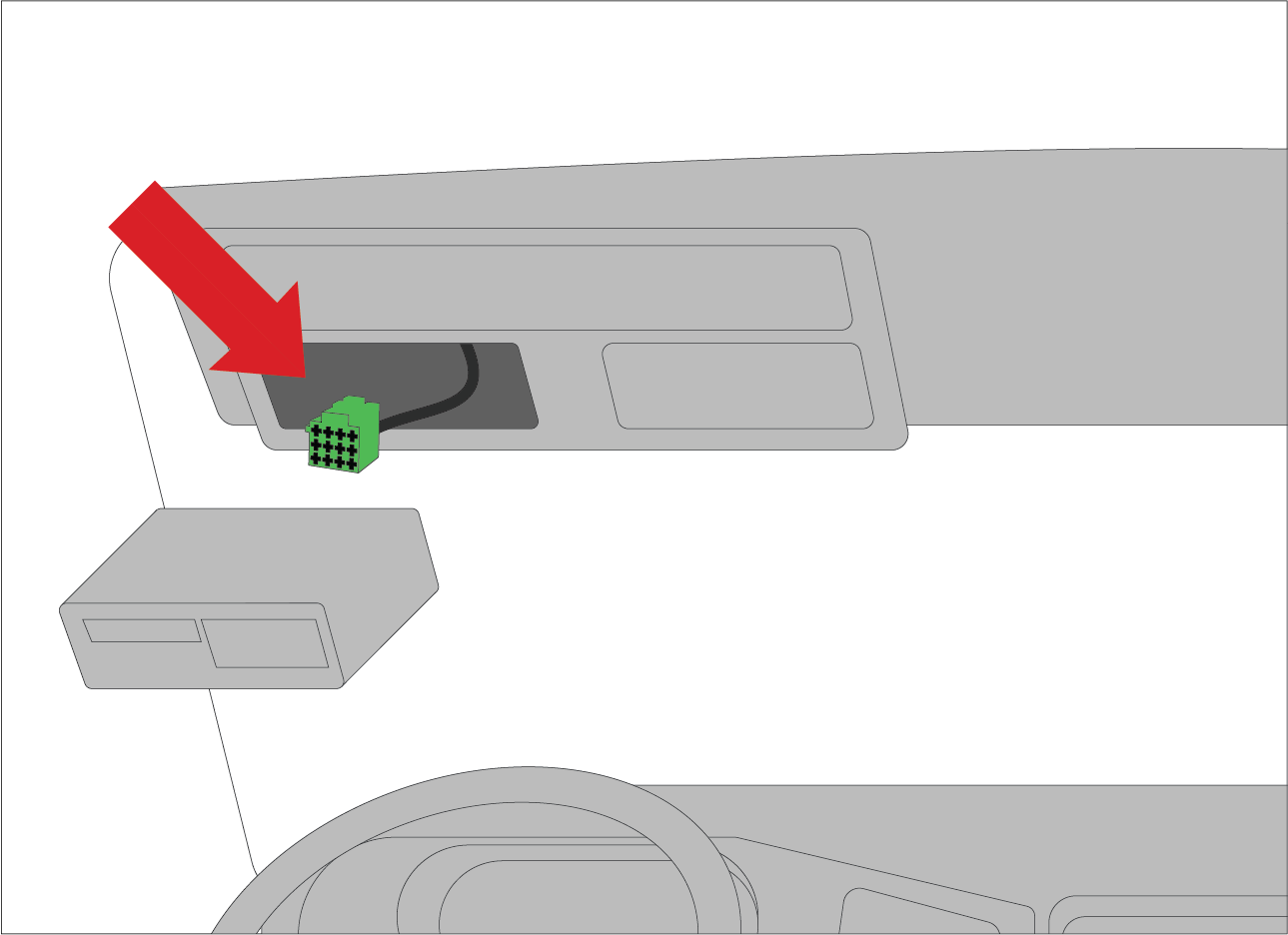

Localice el conector FMS.

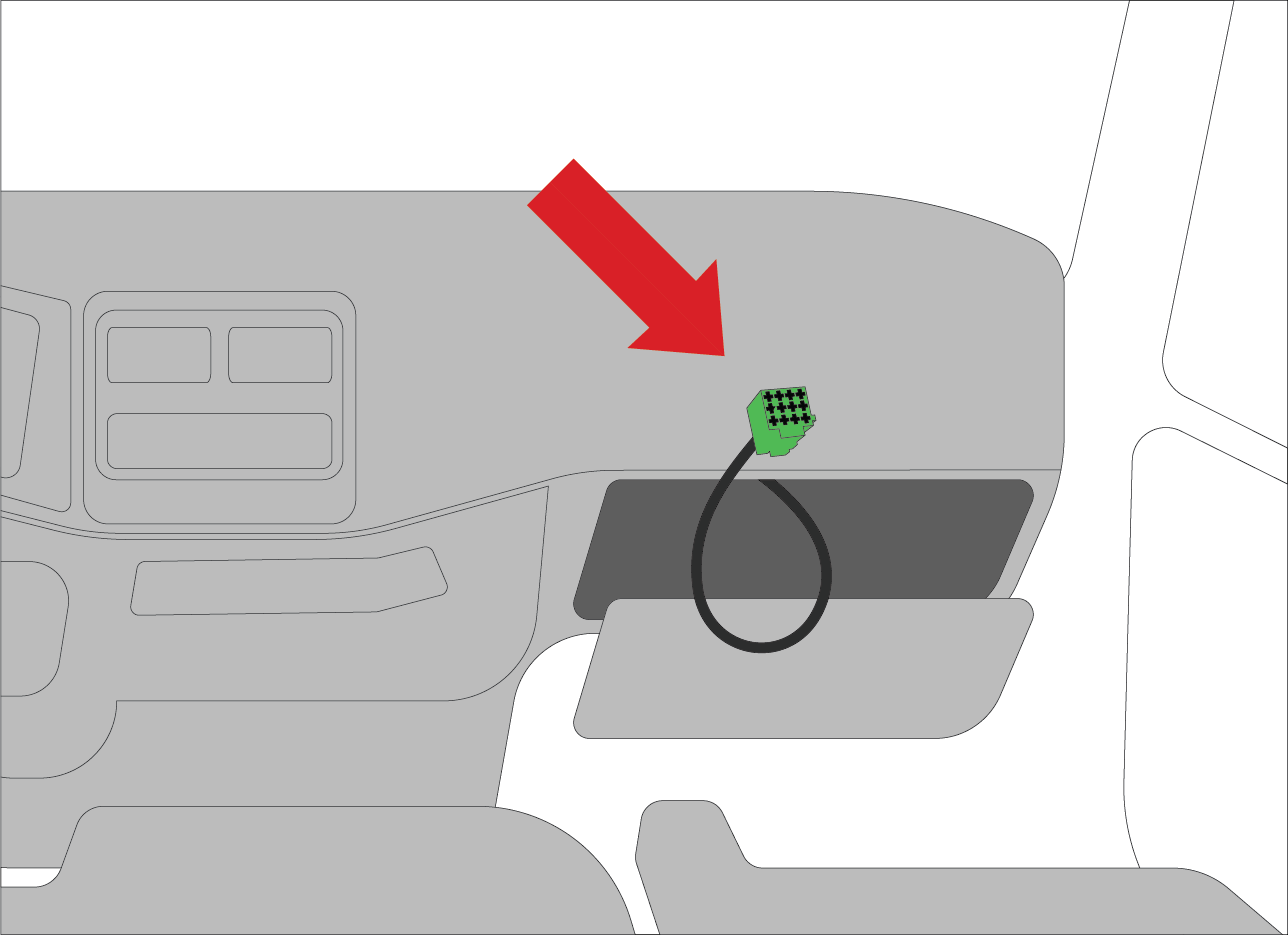

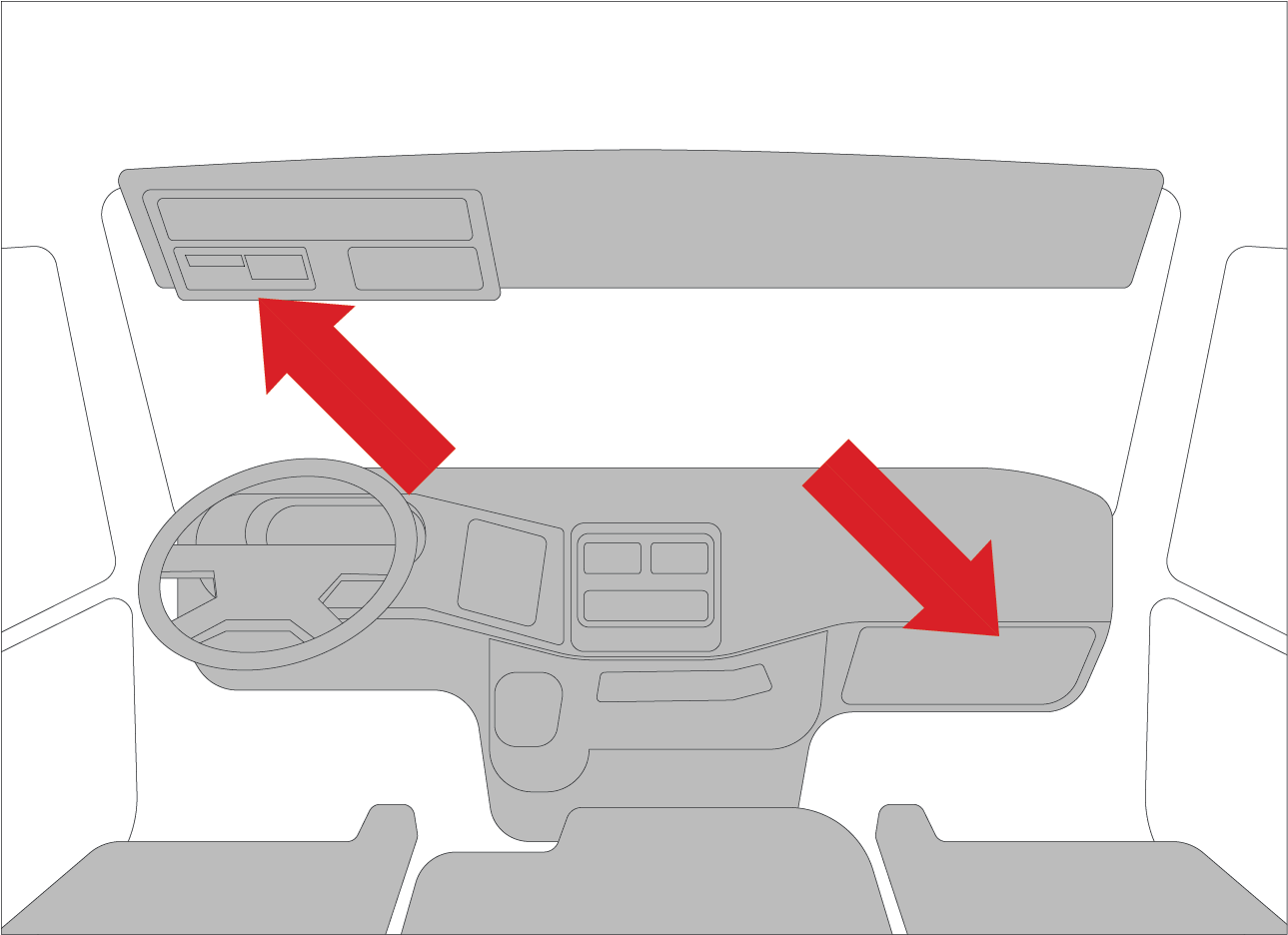

La ubicación de los conectores FMS varía según la marca y el modelo de su vehículo. En la mayoría de los casos, el conector FMS se encontrará cerca del tacógrafo o de la caja de fusibles del lado del pasajero.
-
Extraiga el conector FMS y conecte el VG34 con el cable etiquetado CBL-VG-BFMS.
Instalar en la parte posterior del Tacógrafo

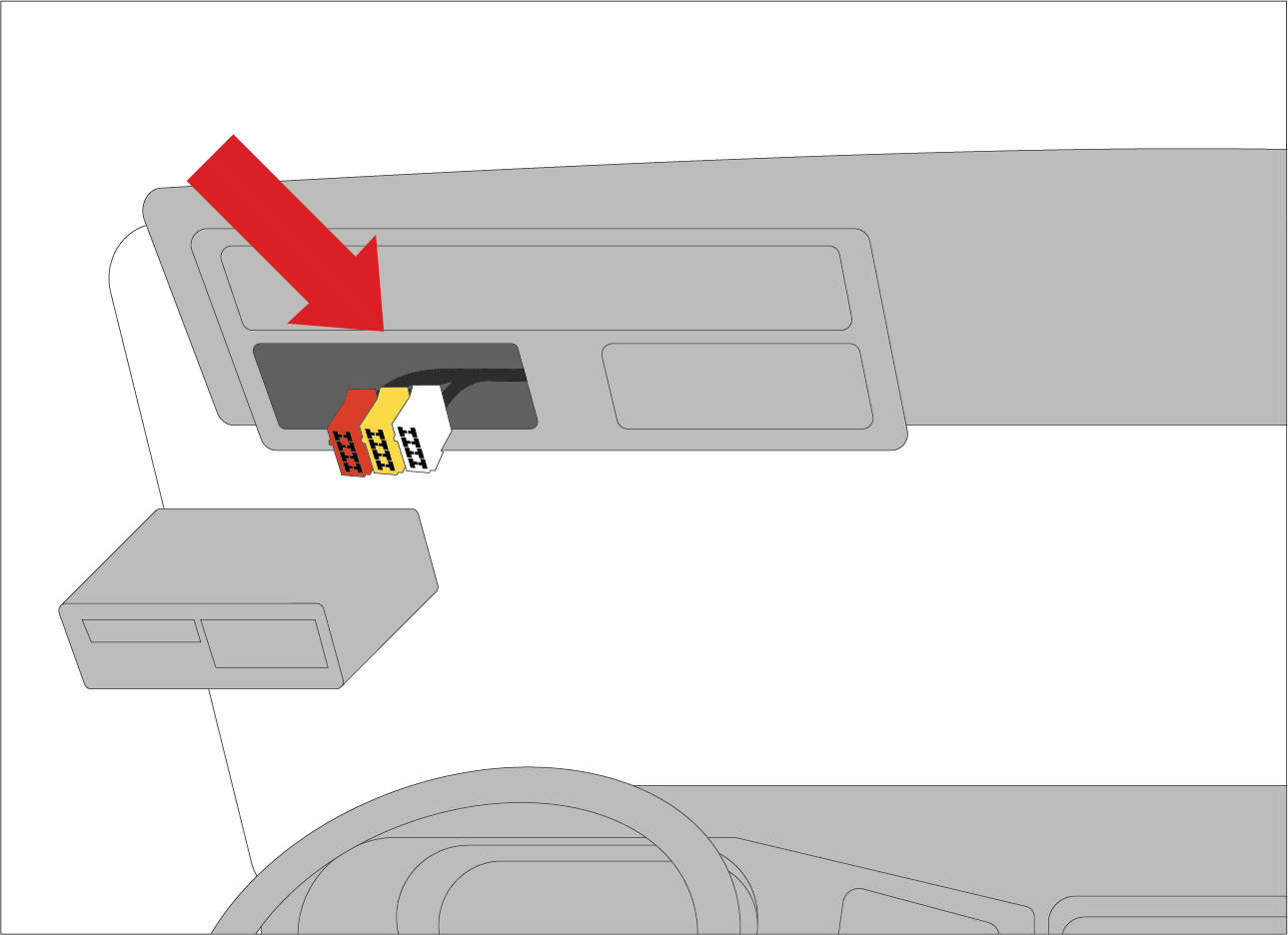

Si FMS no está disponible, puede conectar el VG directamente en la parte posterior del tacógrafo usando los cables etiquetados CBL-VG-BHGV en CAN A y B, así como CBL-VG-BTDC en CAN C.
Se proporcionan instrucciones más detalladas con el kit de cable que recibe; estas guías también se encuentran en nuestra página de Documentación de productos:
-
-
Instalar la cámara.
Conecte la cámara a la ubicación adecuada dependiendo de dónde esté instalado el VG, ya sea en la consola superior o en el lado del pasajero.

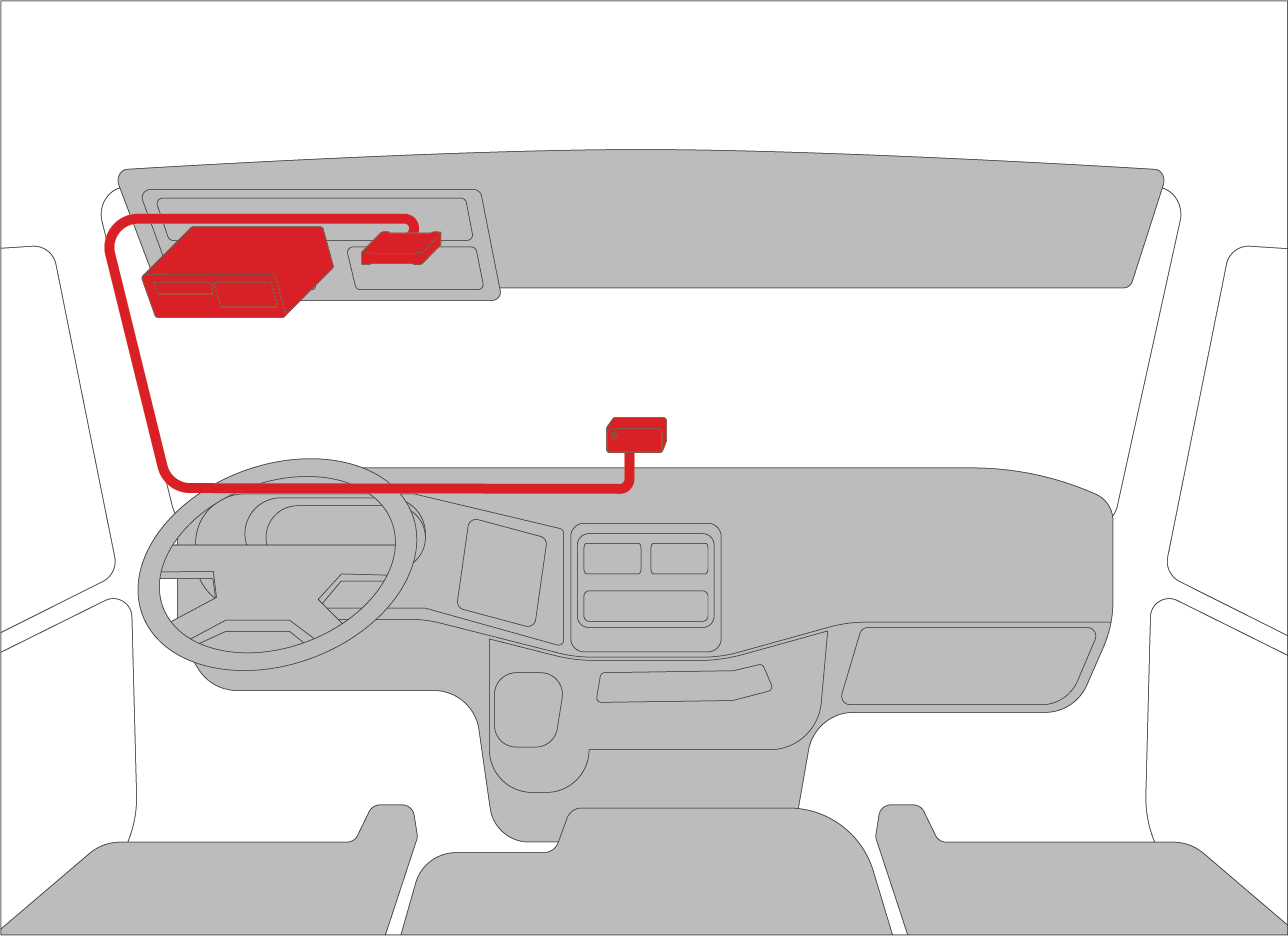

Instalación de la cámara en la consola superior
Si el VG se almacena en el compartimento superior, el cable de la cámara puede pasar a lo largo del borde del parabrisas.

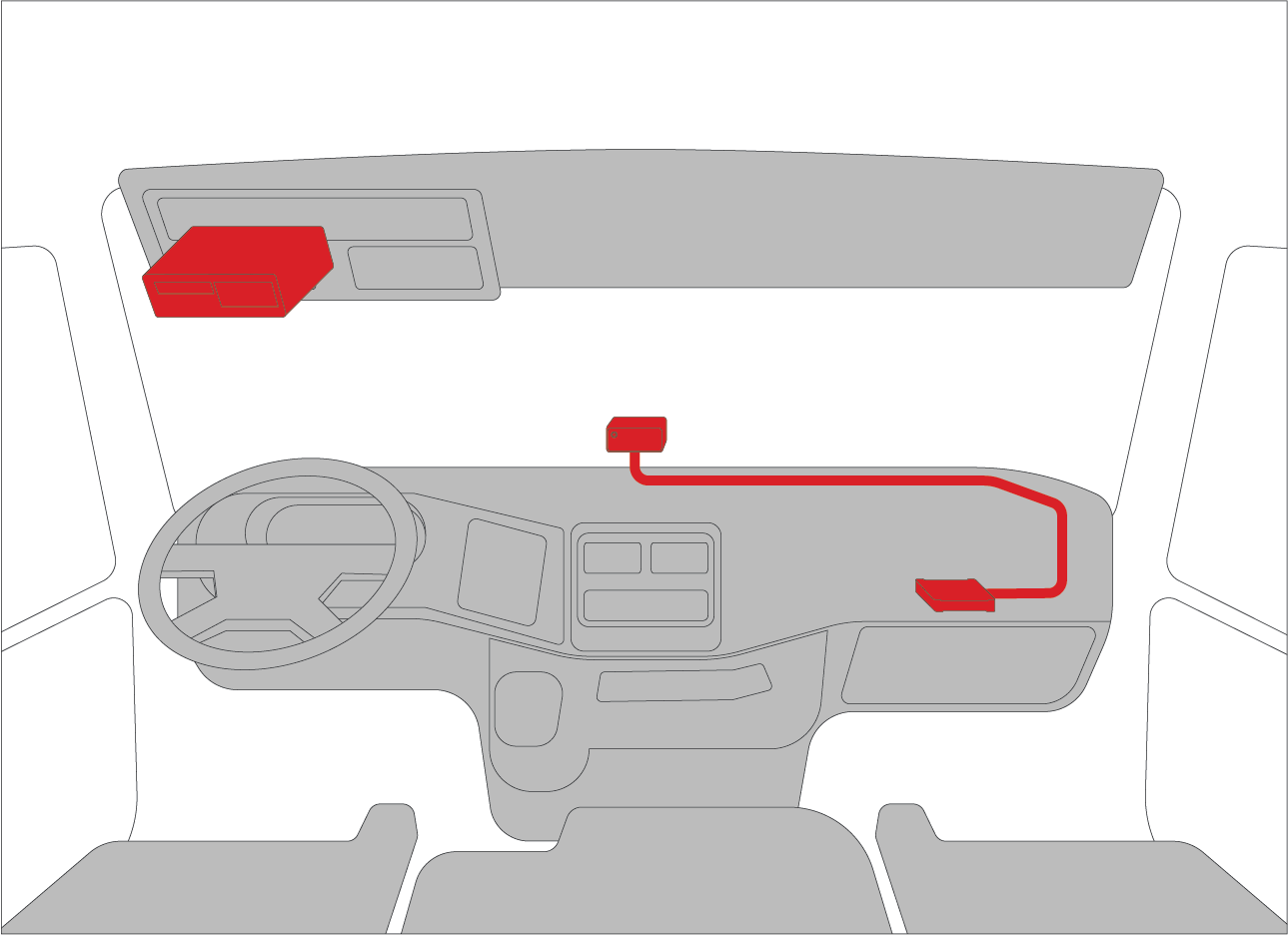

Instalación de la cámara en el lado del pasajero
Si el VG está usando un conector FMS y está almacenado detrás del compartimiento de pasajeros, el cable de la cámara puede pasar a lo largo del borde inferior del parabrisas.
